英锐恩总线式烟感芯片EN8F17OP

英锐恩推出了高集成度总线式烟感芯片EN8F17OP，该Soc芯片具有外围器件少、高效、稳定、低功耗等特点。总线式烟感器是预防火灾的一种重要装置，可在火灾初期及时发现火情，进行声光报警或其他联动操作，从而减少人员、财产等损失。

一、EN8F17OP烟感芯片特点

EN8F17OP是一款集成双路LDO、双红外发射驱动电路、双红外信号接收放大电路，以及整流桥电路的专用SOC集成芯片，数字电路部分采用低功耗RISC架构设计，可广泛应用于总线类烟感，温烟检测类产品。

二、EN8F17OP烟感芯片功能特性

（1）集成烟雾检测电路与整流桥
·两组高精度运放，集成偏置电路；
·两路大电流输出控制；
·支持双发一收，双发双收设计；
·集成整流桥电路。

（2）集成总线收发码电路
·总线自跟随设计；
·回码电流可调节；
·耐高压LDO设计。

（3）功耗RISC架构
·成熟芯片架构，便于开发及移植；
·低频2M设计，满足低功耗工作需求；
·采用通用编译器，开发界面友好。

EN8F17OP烟感芯片内部集成两路LDO分别输出5V与3.3V，其中5V用于红蓝光LED输出驱动，3.3V用于数字电路供电。双红外发射驱动电路的电流最大可调节至300mA以上，可直接驱动红外发射管，减少外围电路元件。

EN8F17OP集成的双红外信号接收放大电路，可级联或单独使用。级联可实现高增益、复杂信号处理，优化带宽分配，单独使用支持多任务并行处理、独立参数配置，减少干扰。即节省了外部元件，降低延迟，又提高了可靠性及灵活功耗管理。

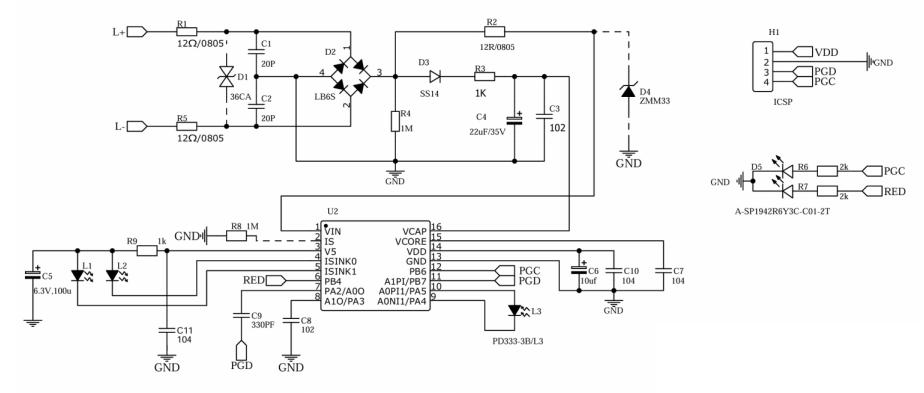

三、应用与参考电路
