消防电话插孔方案-消防分机电话芯片

更新时间: 2023-10-26
阅读量:355

消防电话插孔是指用于连接消防电话的插座,消防电话插孔通常是一个专门设计的接口,用于连接消防电话机或报警设备,以便在发生紧急情况时与消防部门或紧急救援服务进行通信。

EN8P18消防电话插孔芯片

英锐恩消防电话插孔方案使用EN8P18专用芯片,EN8P18是一个集耐高压、体积小、超低功耗和抗高噪声一体的混合特制COMS工艺芯片,主要应用于高压通信信号指示的应用场景。

一、消防电话插孔介绍

如下是关于消防分机电话芯片软硬件的一些特点:

(1)支持宽电压范围输入5V-40V。
(2)输出信号频率稳定,不受电压影响。
(3)工作过程中电流稳定,低功耗。
(4)可支持最低工作电压5V工作。
(5)特制专用工艺,可根据需要进行功能定制。
(6)内部带失效故障检测,经过24小时老化测试无问题。
(7)通过100万次以上连续掉电测试。
(8)经过大规模市场检验,方案成熟。
(9)SOP8脚贴片封装。

二、消防电话插孔功能

英锐恩推出的消防电话插孔方案,主控芯片使用EN系列ASIC专用芯片,实现的功能如下:

(1)标准版本功能:LED输出信信号为2.3S闪烁一次,持续时间50ms。
(2)自定义驱动方式:LED可直接IO驱动,可根据需要选择适合自己的驱动方式。

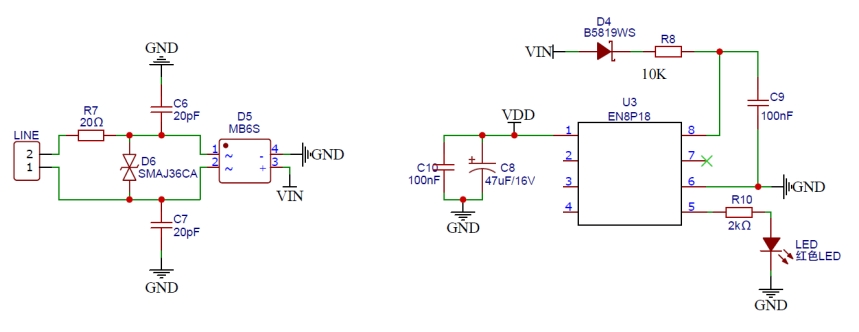

(3)参考电路如下:




以上就是英锐恩单片机开发工程师分享的消防电话插孔方案与消防分机电话芯片。英锐恩专注单片机应用方案设计与开发,提供8位单片机、32位单片机。
