润石科技推出低噪耗尽型模拟开关RS550

更新时间: 2019-09-18
阅读量:311

常见的模拟开关都是增强型MOSFET工艺设计,芯片内部逻辑只能在一定的工作电压下才能正常实现控制选通动作,没有电源下所有逻辑都处于不确定的状态,也就是常说的高阻状态。而耗尽型MOSFET则具备在无电源下常闭的特性,以此工艺设计的模拟开关就具备了特有的电气特性。


RS550即是基于耗尽型MOSFET工艺设计的模拟开关,在系统不提供工作电源下,所有通道处于闭合导通状态,在系统提供一定工作电压下,所有通道处于断开不导通状态,其主要特性如下:

    ·提供4通道,满足左右声道立体声差分信号和单端信号应用;
    ·覆盖音频频段;
    ·更低的导通阻抗:0.5Ω;
    ·总谐波失真THD+N低至0.002%;
    ·提供WLCSP12、QFN2.5x2.5两种封装。

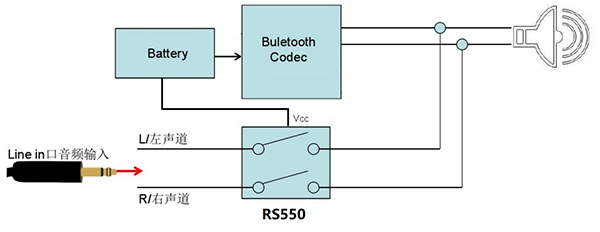

RS550的主要应用场景是耳机等音频系统,当耳机自带的电池电量耗尽,需要将外部输入的音频直通到喇叭,此时RS550不需要供电就处于闭合导通状态,0.002%的THD+N可以保障音频信号完美通过。

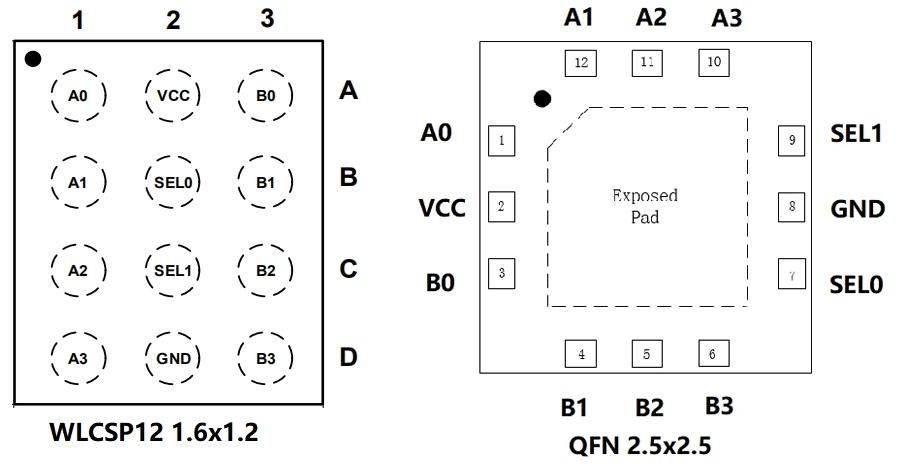

RS550提供WLCSP12和QFN2.5x2.5两种封装,既能满足耳机系统小型化的面积要求和兼容性的要求,也特别为研发调试和生产加工的便利性考虑。
