介绍：
微芯公司为PICSTART Plus烧写器提供了PICSTART Plus Processor Upgrade Board。这使得PICSTART Plus烧写器可以方便的得到升级，并且为支持微芯将来的芯片提供足够的内部资源。 PICSTART Plus Processor Upgrade Board代替了在PICSTART Plus里的U21插座上的PIC17C44微控制器。一旦安装了这个PCB板，在烧写一个新的型号的芯片时需要升级固件时将不必打开PICSTART Plus烧写器的外壳和更换微控制器。为了使未来的固件的升级得以顺利完成，我们只要通过串口使用MPLAB IDE 软件重新烧写PICSTART Plus Processor Upgrade Board上的FLASH微控制器。
安装PICSTART Plus Processor Upgrade Board
设备要求：
·PICSTART Plus Processor Upgrade Board
·螺丝起子
安装
1.取掉PICSTART Plus烧写器的与计算机连接的串口线和电源线。
2.小心地取掉PICSTART Plus烧写器背面的螺丝，并把它放好。
3.小心地从U21插座取下PIC17C44微控制器。PICSTART Plus烧写器将不再需要这个器件了。

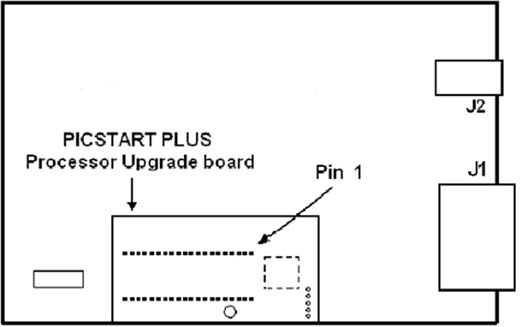

4.小心地将PICSTART Plus Processor Upgrade Board插入U21插座，如图，确保管脚方向一一对应（管脚1应靠近串口连接器）。
5. 在PICSTART Plus Processor Upgrade Board与塑料下盖之间放入橡片垫，倒放着并确保塑料下盖的柱穿过PICSTART Plus Processor Upgrade Board上的孔。
6. 旋紧螺丝。
7. 把PICSTART Plus烧写器的串口和计算机连接并把电源也连接好。
使用MPLAB IDE校验PICSTART Plus烧写器版本、升级
1. 启动MPLAB IDEV6.40或者更高的版本并选择Programmer>Select Programmer>PICSTARTPlus。选择PICSTART Plus处理器View>Output打开Output窗口。
2. 选择Programmer>Enable Programmer开始使用PICSTART Plus烧写器。当烧写器一被使能,当前的PICSTART Plus固件版本将会显示在MPLAB Output窗口中。
3. 选择Programmer>Download PICSTART OS，可以升级PICSTART Plus烧写器。
