单片机芯片特性:
EN09单片机-移动电源管理芯片，基于EPROM 的微控制器,由完全静态CMOS 设计，集高速，体积小，低功耗和抗高噪声一体的8位单片机芯片。内存包括1K 字节的ROM和128 字节的静态RAM。EN09是一款应用于移动电源，集电量显示与充放电管理于一体的ASIC。
单片机芯片功能特点：
◆ 完全静态的CMOS 设计 ◆ 8 位数据总线 ◆ EPROM 大小：1K 字节 ◆ 内部RAM 大小：128 字节 ◆ 35 条单字节指令 ◆ 14 位指令长度 ◆ 8 级硬件堆栈 ◆ 工作电压：2.5 V ~ 5.5 V ◆ 工作频率：0 ~ 20 MHz 最短指令执行时间是在20MHZ 下除分支 指令外所有的单周期指令都是200ns。 | ◆5 种可选的振荡器类型： INRC—内置4MHZ 的RC 振荡器 RC—低价的RC 振荡器 LFXT—低频晶体振荡器 XTAL—标准晶体振荡器 HFXT—高频晶体振荡器 ◆带8 位可编程分频器的8 位实时时钟/计数 器（RTCC） ◆自振式看门狗定时器（WDT） ◆4 通道，8 位AD 转换 ◆中断源：Timer0, INT, Pin 脚电平，AD |

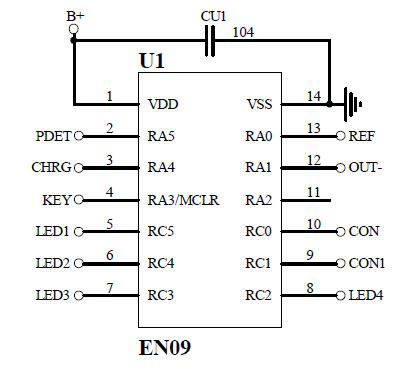

EN09单片机脚位功能定义图：
1、VDD，接电池正极供电
2、PDET 检测是否有电源输入；
3、CHRG 检测电池的充电状态；
4、按键检测；
5、6、7、8 电量显示LED 灯；
9、手电筒输出控制；
10、负载输出；
11、预留；
12、负载检测；
13、电池电压检测参考；
14、电池负极；
EN09单片机应用说明:
应用于便携式电源、移动充电器等。
想了解EN09单片机详细信息，请下载EN09单片机数据手册查看。
