EN4057单片机-锂电池充电控制芯片

单片机芯片特性：

EN4057单片机-锂电池充电控制芯片，是一款完整的CC / CV线性充电器，适用于单节锂离子电池。CC / CV通过内部MOSFET充电电池。它可以提供高达1.1A的充电电流。无阻塞需要二极管或外部电流检测电阻。 EN4057包括两个漏极开路充电状态引脚：充电状态指示灯CHGG和电池故障状态输出STDBY。内部热调节电路可降低模块的编程充电电流温度试图超过约145℃的预设值。

EN4057锂电池充电控制作用：

此功能保护EN4057免受过高温度的影响，并允许用户超出限制给定电路板的功率处理能力，没有损坏EN4057或EN4057的风险外部组件。 采用热调节的另一个好处是充电电流可以根据典型的，而不是最坏的情况，设定给定应用的环境温度确保充电器在最坏情况下自动降低电流。

EN4057锂电池充电控制：

• 当VCC引脚上的电压上升到UVLO电平以上时，充电周期开始，a电流设定电阻从PROG引脚连接到地，

• CE引脚从上方拉出芯片使能阈值.CHRG引脚输出逻辑低电平，表示充电周期为在去。 在充电周期开始时，如果电池电压低于2.9V，则充电处于预充电模式，使电池电压达到安全充电水平。

• 充电器去了一旦BAT引脚上的电压上升到2.9 V以上，就进入快速充电CC模式。

• 在CC模式下，充电电流由RPROG设定。


• 当电池接近4.35V的调节电压时，EN4057进入CV模式时，充电电流开始下降。

• 当前下降到充电终止阈值，充电周期终止，并且CHRG引脚假设高阻抗状态表示充电周期终止并且STDBY引脚被拉低。

• 充电终止阈值是CC模式下电流的10％。 重启充电周期，移除输入电压并重新施加，或暂时将CE引脚强制为0V。

• 如果BAT引脚电压低于电压，则也可以自动重启充电周期充值门槛。

片内基准电压，误差放大器和电阻分压器提供1％精度的调节电压，可满足锂离子电池和锂离子电池的要求锂聚合物电池。 当输入电压不存在或输入电压低于VBAT时，充电器进入睡眠模式，电池漏电流降至3μA以下大大减少了电池的电流消耗，增加了待机时间。 充电器可以通过强制CE引脚接地来关闭。

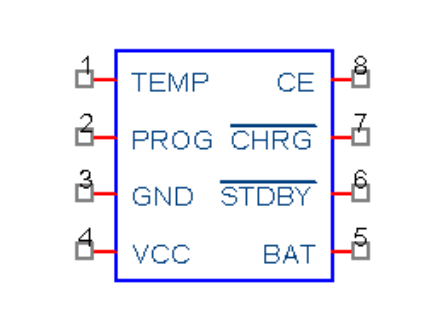

EN4057锂电池充电控制封装脚位图：
