单片机SPI通信数据错位？

单片机SPI通信数据错位，几乎是每个单片机工程师都会踩到的坑。PI通信看似简单（仅四根信号线），但正因配置灵活，也是极易出现通信故障的协议。日常遇到的数据错位、高低位传输颠倒问题，根源基本都是主从设备配置不匹配，下文从底层逻辑拆解故障原因。

一、核心根源：四种工作模式混淆

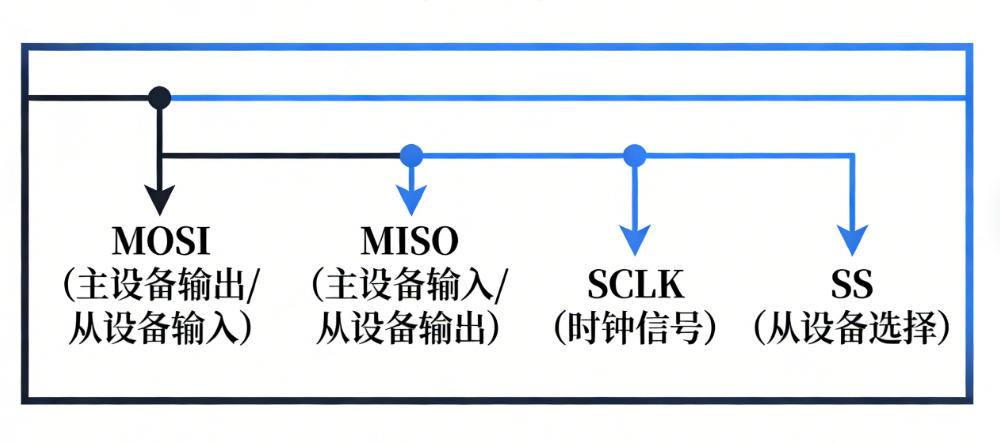

SPI共有四种工作模式，由时钟极性、时钟相位共同决定，这也是引发数据错位的最主要原因。
时钟极性：控制时钟总线空闲时的电平状态；时钟相位：决定数据在时钟上升沿或下降沿被采样。
主从设备采样、发送沿不匹配时，从机无法精准采集有效数据，只会抓到前一位数据尾端或后一位数据起始位，最终导致整字节数据偏移。比如发送0b10110000，设备可能收到偏移后的0b01100001，波形正常但数据完全对应不上。

二、直接原因：数据传输顺序颠倒

这是高低位传输错乱的直接诱因，SPI协议本身未强制规定数据先发高位还是低位，传输顺序由芯片设计决定。
主流MCU、外设默认高位先行；部分专用芯片（LED驱动、传感器、模拟SPI ADC等）则要求低位先行。两者配置冲突时，传输数据会完全反转，看似乱码实则存在对称规律，也是初学者配置SPI寄存器时最容易忽略的配置项。

三、高速通信隐患：采样相位细微错位

即便SPI模式匹配，高速传输下依旧可能出现错位故障。一方面主从时钟存在微小频差，长时间连续传输会产生相位累积误差，采样点落在数据边沿，引发一位出错、后续全部错位；另一方面时钟线毛刺、接线接触不良，会让从机误判时钟信号，额外计数导致数据串位，手工接线场景下这类故障尤为常见。

四、易被忽视：片选信号配置错误

片选信号的作用常被低估，不同外设对片选时序要求不同：部分设备要求多字节传输时片选持续拉低，部分则要求单字节传输后片选重新拉高同步。
代码时序与外设要求冲突时，会打乱设备内部计数逻辑，导致字节帧结构错乱，进而引发数据错位。

五、代码漏洞：缺少忙状态检测

Flash、SD卡、ADC这类SPI外设，处理数据需要一定响应时间。标准通信流程需遵循“主机发送-从机处理-主机读取”的步骤，若发送指令后未等待从机忙标志释放，直接下发后续数据，会导致数据被忽略，最终引发后续数据逻辑错位。

当遇到数据错位或高低位反了时，一般按下面的顺序进行排查：

先确认模式：仔细阅读从机数据手册，找到时序图。确认时钟空闲电平和数据采样边沿。然后在单片机的SPI配置中严格对应。如果不确定，用逻辑分析仪抓取SCK和MOSI波形，与手册对比。

检查字节顺序：确认从机手册中“Data Format”部分。如果单片机支持可配，直接修改配置；如果不支持，可以在软件里用查表法或位反转宏对数据进行预处理。

降低速度：先把SPI时钟降到极低（如100kHz）。低速下信号完整性更好，能排除硬件接触不良和时序建立时间不足的问题。

验证连接：确认MISO接MISO，MOSI接MOSI。虽然听起来简单，但很多人会把主机的MISO误接到从机的MOSI，导致“有数据但全是乱的”。

以上就是英锐恩单片机开发工程师分享的单片机SPI通信数据错位的原因及解决方式。英锐恩专注单片机应用方案设计与开发，提供8位单片机、32位单片机。
