电子基础:交流电路中分析电容器阻抗的重要性及其计算方法

更新时间: 2022-05-11
阅读量:3895

电子领域包含衡量、辅助和影响每个电子设备的功能和性能的各种参数。关键参数之一是交流电路中的阻抗。英锐恩单片机开发工程师介绍,在设计过程中必须准确评估各种组件引起的阻抗,以做出明智的设计决策。


此外,电容和阻抗等参数必须保持在可接受的设计限制范围内,否则即使是精确的设计也可能无法提供所需的功能。在某些情况下,需要将一个参数转换为另一个参数。此外,在进行详细的交流电路分析时,需要将电容等参数转换为阻抗。因此,设计人员了解交流电路中电容和阻抗之间的关系至关重要。

一、交流电路中电容器的作用

电容器是无源电子元件,以静电场的形式提供能量存储。当交流电路中的交流电达到峰值时,电容器充电,当交流电降低时,电容器释放电荷。这种行为允许电容器起到临时存储的作用,使电流超前电压90度。

工程师使用电容器来提高交流电路中的功率因数。例如,为电机等感应负载供电的交流电路会导致电流滞后。添加电容器有助于补偿滞后电流并使功率因数更接近统一。功率因数校正可提高能源使用效率并减少电费。

(1)低通滤波器中的电容器

在PCB设计中,电容常用于低通或高通滤波器。这是因为电容器的阻抗是通过它的交流信号频率的一个因素。电容器通常会阻止较低频率的信号,同时允许较高频率的信号通过。

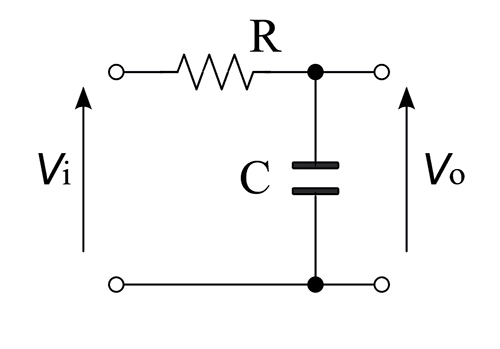

低通RC滤波器

上图为低通RC滤波器。电容器被分流到地。因此,高频信号被引导到地面。这可以防止高于截止频率的高频噪声传递到负载。

低通RC滤波器的截止频率由以下等式定义:


您可以通过以下拉普拉斯变换的传递函数更好地理解滤波器的行为:


(2)高通滤波器中的电容器

同时,电容与输入信号串联,形成高通滤波器。根据下图,电容器阻止直流或低频信号通过负载。只有高于截止频率的信号才允许通过。

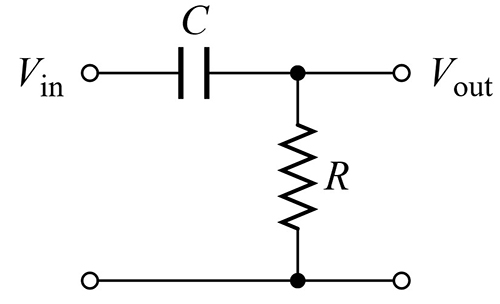

RC高通滤波器

RC高通滤波器的截止频率如下:


高通RC滤波器的传递函数由下式给出:


电容器的电容

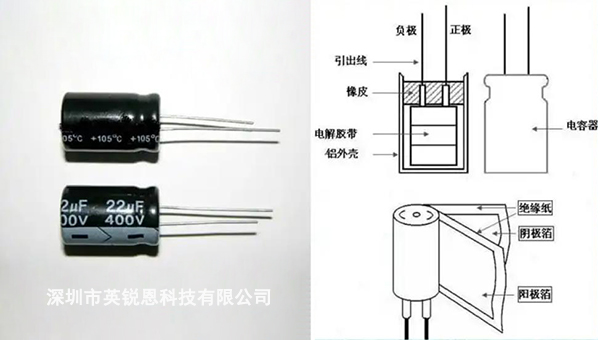

下图为电容器的解剖结构:


电容器包含两个由称为电介质的绝缘材料隔开的导电板。电容器的电容与其极板的表面积成正比,与极板的间距成反比。电容还取决于分隔这些板的物质的介电常数。

电容由以下等式表示:


其中C是电容,q是电荷,V是导电板上的差分电势。

现在我们对电容有了更好的了解,让我们来看看交流电路中的阻抗。

二、了解交流电路中的阻抗

阻抗是电路或组件对交流电流的有源电阻,由电抗和欧姆电阻的综合影响演变而来。换句话说,阻抗只是交流电路中电阻原理的延伸。我们还将其定义为施加电压时电流与能量流的阻力的任何障碍或测量值。

更专业的定义是电路对单一频率交流电的流动提供的阻力。总之,它是我们以欧姆为单位测量的电抗和电阻的组合,用符号Z表示。

但是,电抗(X)表示组件对AC的电阻,而阻抗(Z)是电阻和电抗的总和。我们使用以下公式将其显示为复数:


这里,复阻抗为Z。
我们将阻力表示为R(真实方面)。
我们将电抗表示为X(虚方面)。

值得注意的是,电抗可以是负的也可以是正的,而电阻总是正的。此外,电抗将能量存储在磁场或电场中,电路内的电阻将功率作为热量耗散。

现在我们已经探讨了交流电路中的阻抗,让我们看看如何计算电容器的阻抗。

三、如何计算电容器的阻抗

电容器将一定水平的电容引入电路。在功能上,电容器以电势的形式提供临时电能存储,其中电容器的电流超前其电压90°。电容阻抗公式如下:


XC是电容电抗,表示电容器在特定频率下的电阻值。上式可进一步展开如下:


这里,电容器的阻抗为ZC。角频率为ω,我们计算为:


我们将信号的频率表示为f,电容器的电容表示为C。

就电容器参数而言,理想电容器的电阻为零。然而,实际电容器的电抗和阻抗对于所有电容和频率值都是负的。电容器的有效阻抗(绝对值)取决于频率并随频率降低。

从上面的等式可以明显看出,电容器的电抗与电容和频率成反比。因此,更高的电容和更高的频率转化为更低的电抗。这允许在低通或高通滤波器设计中将电容器与其他组件一起使用,并阻止选择性频率。

尽管交流电路中的电容很容易辨别,但交流电路中的参数阻抗需要进行彻底的电路分析。牢记这一点,更深入地了解电容和阻抗之间的关系非常重要。

以上就是英锐恩单片机开发工程师分享的“电子基础:交流电路中分析电容器阻抗的重要性及其计算方法”。英锐恩专注单片机应用方案设计与开发,提供8位单片机、16位单片机、32位单片机。
