单片机开发之余,英锐恩的工程师们开发了一款操作简单的适合儿童和老人使用的紧急报警器方案。在这个方案中,仅使用了一颗NE555定时器IC和其他一些易于使用的组件来设计和构建简单的紧急警报电路,该电路可用于其他发生紧急情况时的激活警报。

对于老人和小孩,尤其可能会出现任何紧急情况。比如儿童遭遇不法分子,或老人身体状况不佳。这时候,就需要一个报警器,以提醒家人、邻居或其他人员的注意。在本文中,我们将制作一个简单的紧急报警器,该警报可以帮助我们立即通知他人有关我们的恶劣情况。


一、紧急报警器方案所需电子组件

(1)NE555芯片;
(2)电阻–1KΩ;
(3)电阻–22KΩ;
(4)电阻–100KΩ;
(5)电容器–10uF;
(6)9V电池;
(7)按钮;
(8)蜂鸣器;
(9)面包板;
(10)连接线。

二、紧急报警器方案原理

该电路由低成本硬件组成,使用NE555定时器、蜂鸣器、一些电阻和电容器。它使用简单,对NE555定时器、蜂鸣器、电容器等不太敏感的硬件,使其可靠运行。

尽管没有使用排他性的安排来对可变参数进行任何补偿,但是默认情况下该电路是坚固且易于使用的。只需按下一个按钮即可轻松处理紧急情况,这对用户非常友好。

三、紧急报警器方案如何运行?

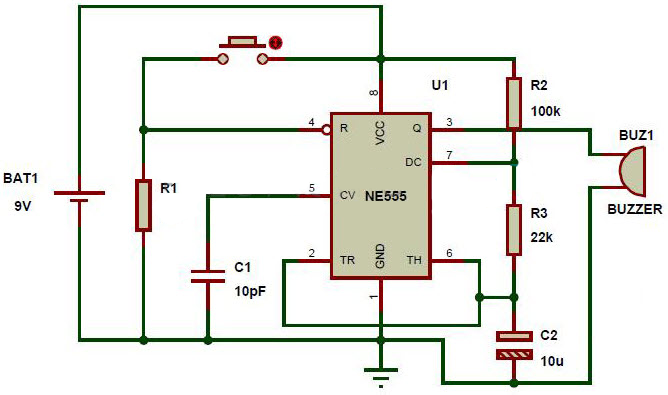

NE555在不稳定模式下使用,其频率取决于电阻器R2,R3和C2的值。R2=100KΩ,R3=22KΩ,C2=10uF。

通过以稳定模式将给定参数替换为NE555的各个公式,可以得到以下值。电路的工作频率经计算为1Hz。通过使用频率信息找到电路的时间周期,我们将电路的时间周期设为1秒。这意味着电路的开-关重复时间周期约为1秒。

在分析了上面给出的紧急警报电路的通断时间后,我们发现该电路将保持开启状态约0.845秒,并保持关闭约0.152秒。

当未按下按钮时,电路处于禁用模式,因此当未按下按钮时,警报将不起作用。尽管将一直向NE555供电,但仅当使能IC时,电路才会以稳定模式工作。仅当NE555 IC的引脚4被施加高电压时,IC才处于启用模式。

仅在按下按钮时才会发生这种情况。可以将按钮制成具有塑料外壳,以使其具有更好的可见性并易于操作。为了演示,可以将一个简单的蜂鸣器连接到NE555IC的输出。
