单片机开发：根据PCB板还原PCB原理图的8种方法

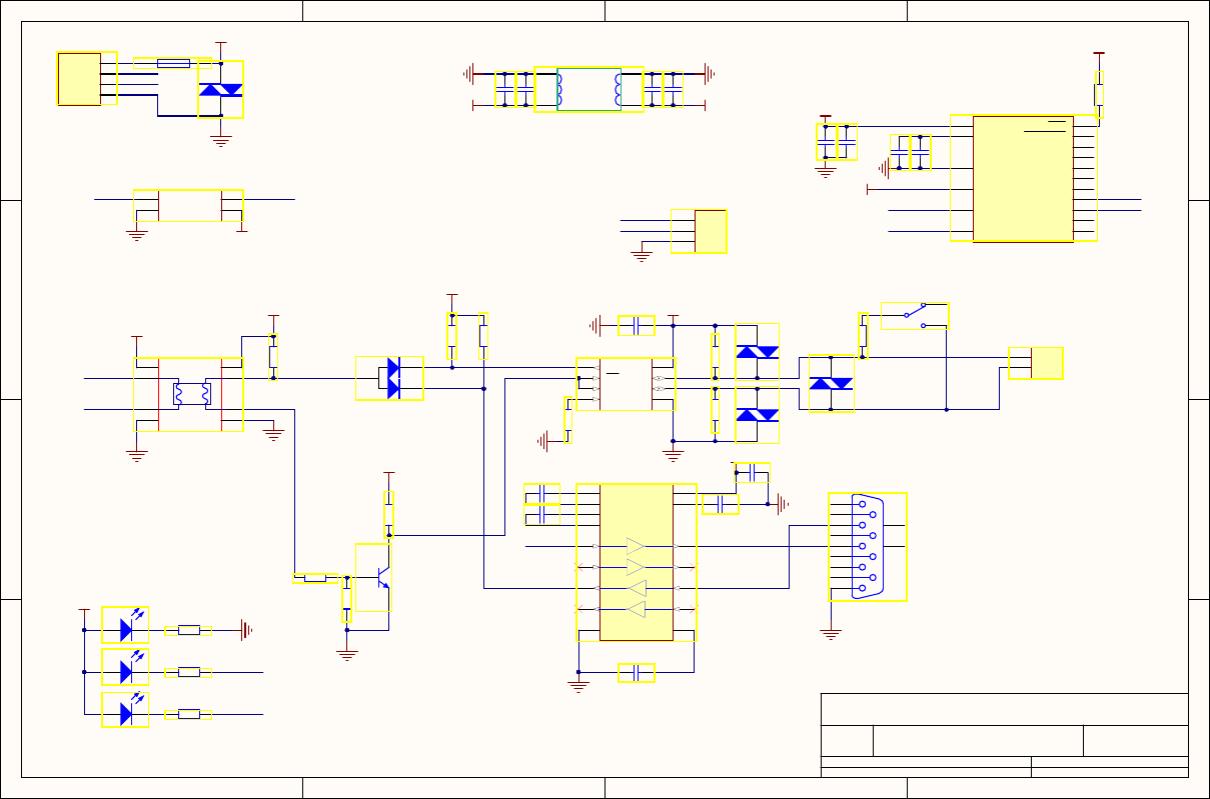

原理图制作是PCB布局的基础，因此应无错误地完成原理图还原。原理图设计中不应有任何错误，并且必须由另一名单片机开发工程师进行交叉检查，以评估设计中的任何错误。否则，错误的原理图将被转换为PCB并导致PCB无法按预期运行。当遇到一些小物件，或者遇到没有图纸的电子产品时，需要根据实物画出电路原理图。

据PCB板还原PCB原理图，有以下8种方法：

1、选择体积大、管脚多、在电路中起主要作用的集成电路、变压器、晶体管等电子元器件，再从选定的参考管脚中抽取，以减少误差。

2、如果PCB上标有元件编号（如VD870、R330、C466等），由于这些序列号有特定的规则，英文字母后阿拉伯数字相同的元件是相同的功能单元，所以应该使用图纸。正确区分同一功能单元的元件是绘制pcb布局的基础。

3、如果印制板上没有标注元件的序列号，最好自己给元件编号，便于分析和校对。制造商在设计印刷电路板元件时，一般会将同一功能单元的元件相对排列，以尽量减少铜箔走线。一旦找到具有核心功能的设备，只要能找到，就可以找到相同功能单元的其他组件。

4、正确区分印制板的地线、电源线和信号线。以电源电路为例，接电源变压器次级的整流器负极为电源正极，地与地之间一般接一个大容量的滤波电容，电容器外壳有极性标记。电源线和地线也可以从三端稳压器引脚找到。工厂在印制电路板布线时，为防止自激和抗干扰，接地铜箔一般设置为最宽（高频电路常有大面积接地铜箔），电源铜箔次之，使用信号铜。箔是最窄的。此外，在既有模拟电路又有数字电路的电子产品中，印制板往往将其地线分开，形成独立的接地网，也可作为识别判断的依据。

5、为避免元器件布线过多，电路图的布线交叉交错，造成画面凌乱，电源线和地线可大量使用端子标记和接地符号。如果元件较多，可以单独绘制单元电路，然后组合。

6、画草图时，建议用透明描图纸，用彩色笔按颜色画出地线、电源线、信号线、元器件等。修改时，逐渐加深颜色，使绘图在视觉上醒目，便于分析电路。

7、熟练掌握一些单元电路的基本组成和经典的绘图方法，如整流桥、稳压电路和运放、数字集成电路等。这些单元电路直接绘制形成电路图的框架，可以提高绘制效率。

8、画电路图时，尽量找同类产品的电路图做参考，事半功倍。
