单片机电平不匹配容易导致通信异常

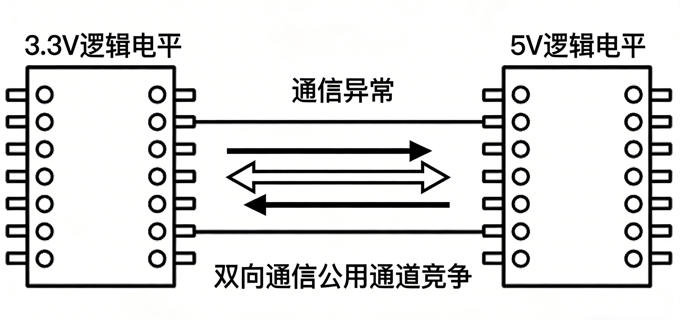

单片机开发中，3.3V与5V逻辑电平不匹配导致通信异常，核心是双方高低电平判决门限不同及引脚耐压限制。这里我们具体分两个方向说明：

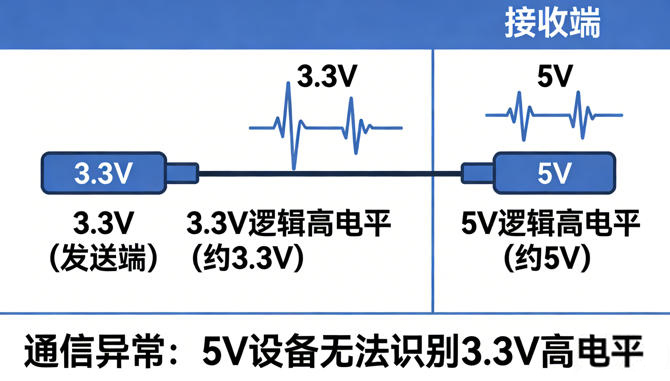

一、3.3V设备发送，5V设备接收

这种情况非常容易出现5V设备收不到数据或误码，主要原因有两点：

1. 逻辑“1”识别异常：3.3V设备高电平约3.3V（最小2.4V~2.8V）；5V TTL设备（如老式8051）VIH约2.0V，可识别但噪声容限低；5V CMOS设备（如HC系列）VIH约3.5V，3.3V电平无法被识别，导致数据错误。
2. 驱动能力不足：3.3V设备I/O口驱动电流小，若5V端有大下拉电阻或寄生电容，信号上升沿变缓，引发时序错误。

二、5V设备发送，3.3V设备接收

这种情况风险更高，主要问题为：

1. 过压损坏引脚：5V设备高电平4.5V~5.0V，超过3.3V设备引脚耐压，电流倒灌会损坏引脚、触发闩锁效应，甚至烧毁单片机。
2. 逻辑“0”干扰风险：5V低电平可被3.3V设备正常识别，但长导线或干扰环境下，高压摆幅可能串扰临近信号线。

三、双向通信与总线竞争（I2C、SPI等）

1. I2C总线：3.3V上拉时，5V设备释放总线后，3.3V总线电压低于5V设备VIH，导致误判；5V上拉时，会烧毁3.3V设备。
2. 推挽输出配置：3.3V与5V设备推挽输出脚直连，若一方输出高、一方输出低，会形成电源到地的通路，烧毁双方引脚。

解决方法通常包括使用电平转换芯片、MOSFET搭建的双向电平转换电路、电阻分压（单向）、或使用开漏极加外部上拉（如I2C）。

以上就是英锐恩单片机开发工程师分享的单片机电平不匹配容易导致通信异常及解决方法。英锐恩专注单片机应用方案设计与开发，提供8位单片机、32位单片机。
