如何选择运算放大器?

更新时间: 2019-04-15
阅读量:578

运算放大器代理商深圳英锐恩科技分享如何选择运算放大器,帮助您实现重要的应用目标。
衡器和压力传感器
衡器和压力检测应用通常使用非常灵敏的模拟前端传感器,如应变计,这些传感器可提供非常精确的测量结果,但输出信号非常微弱。对于高精度衡器应用,设计人员可能使用桥式传感器网络,其中运算器与用于提供共模提取和10PPM~20PPM精度的选定增益电阻器配对使用。这种先进的“自主”设计对运算放大器性能具有严格的要求,以便从相对较大的输入提取非常弱小的信号。
为了成功地放大这些弱小信号,运算放大器必须具有超低输入失调电压和最小失调温度漂移,并具有宽增益带宽和轨到轨输入/输出摆幅(当然,小输入信号不需要轨到轨输入摆幅)。同样重要的还有运算放大器需要在接近DC状态(如0.1Hz~10Hz)时具有非常稳定的超低频噪声特征。
对于高精密衡器桥式网络传感器应用,设计人员应当寻找具有极低输出失调电压和低噪声(1/f-1mHz)的单个零漂移运算放大器。
对于便捷式衡器应用,低功耗也是一个需要重要考虑的因素。设计人员可考虑采用润石RS系列运算放放大器,基于斩波稳定设计,综合了低微功耗(最大25µA)和低失调电压(最大6µV)的特征,它可具有直流电平平坦噪声频带以及近于零漂移的特点。对于其他需要使用更高基准电压(如10V而非5V)的应变计应用。

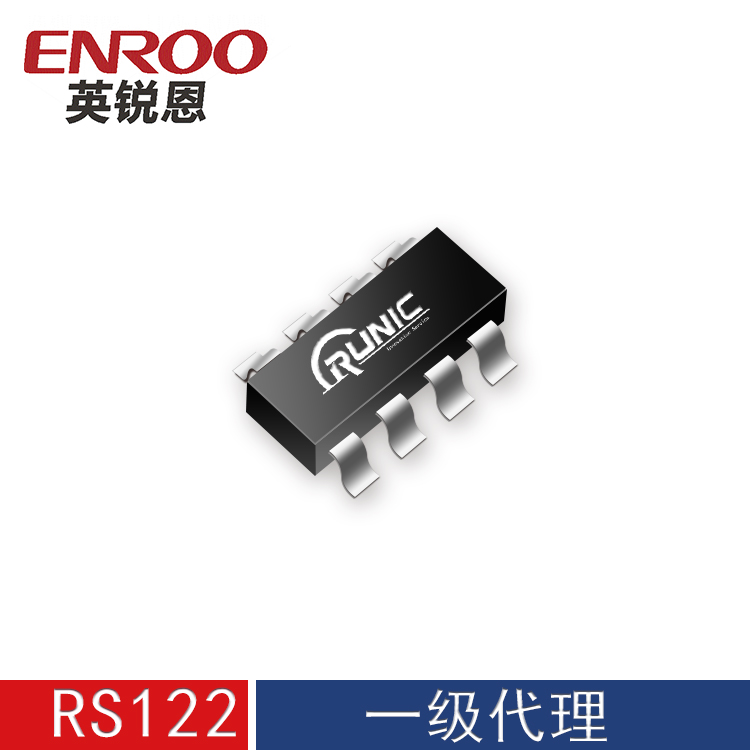

润石运算放大器型号
