EN8F1854E电源充电器芯片

更新时间: 2026-07-08
阅读量:10

一、EN8F1854E概述

EN8F1854E是英锐恩EN18系列低压专用充电主控MCU,封装TSSOP20,专为电动车/电动自行车/储能充电器、电源适配器设计;芯片内置完整CC/CV恒压恒流模拟环路、高精度DAC、差分采样运放,无需外接独立运放,大幅精简充电器BOM;2.0~5.5V低压供电,无内置高压LDO、风扇/马达驱动,推荐搭配 EN14050/EN14060 高压ASIC实现40V取电、一线通通信与风扇驱动。


二、内核与存储系统(RISC18低功耗架构)

指令集:RISC18架构,83条精简指令,4T/2T时钟架构,开发移植简单
程序存储:16K×16bitMTP一次性可编程存储器,支持分区IAP在线程序升级,适配充电器远程升级需求
数据存储:
SRAM:1K×8bit,运行缓存充足
EEPROM:256Bytes,用于存储充电参数、保护阈值、电池容量、故障记录,掉电不丢失
堆栈:16层硬件堆栈,多层中断/子程序嵌套无溢出风险
系统时钟HIRC48MHz
PLL使能(PLL=1):系统最高32MHz
PLL关闭(PLL=0):16MHz
可软件分频切换:16M/8M/4M/2M/1M多档低速,低功耗待机场景优选
程序加密:硬件代码保护,程序无法被外部读取,防止方案抄袭

三、模拟外设(充电器核心优势模块)

1.集成CC/CV恒压恒流控制环路(光耦431驱动)

内置可编程基准运放OP0/OP1,输出灌电流最大20mA,可直接驱动光耦,省去外围运算放大器
双高精度DAC实现电压、电流独立微调:
HDAC0(12bit):恒压输出调节,精准设定电池满充电压
HDAC1(14bit):恒流输出调节,精细控制充电电流,适配不同容量锂电/铅酸电池
闭环控制逻辑:MCU通过DAC输出调节光耦反馈,实现预充→恒流CC→恒压CV→充满截止完整充电曲线

2.差分电流采集运放(硬件过流保护)

内置差分运放,采样电阻电流信号放大,增益三档可选:10/20/40倍
出厂内置失调电压校准,失调精度±1mV,小电流采样无零点漂移
硬件级电流检测,实时识别短路、过流,快速关断PWM充电输出,提升充电器安全性
3.高精度ADC与低压检测
20通道12bitADC:采集电池电压、充电电流、NTC温度、输入电压、风扇状态等多路模拟信号
LVR低压复位:4档阈值可选2.0V/2.4V/2.6V/2.8V,低压不稳时自动复位,防止程序跑飞

四、数字外设资源

1.四路多功能定时器

Timer0:8位定时/计数器,用于简单延时、按键扫描、计时
Timer1:16位定时/计数器,长时计时、充电时长统计、故障计时
Timer2:10位PWM,三路同周期、独立占空比,用于充电环路调压、指示灯、蜂鸣器
Timer3:10位互补PWM,带死区时间配置,适配反激/正激开关电源驱动,抑制开关管直通

2.通信与校验

硬件UART:支持全双工、单线半双工,全部IO可映射;搭配外部ASIC实现电池一线通通信,读取电池BMS信息、均衡、故障上报
CRC16硬件校验:通信数据防错,提升电池通信可靠性

3.GPIO与中断系统

通用IO:18路GPIO,全部可配置上拉/下拉、开漏输出、TTL/SMT电平
中断能力:所有IO支持外部电平中断唤醒,共13个硬件中断源;休眠下可被电池通信、温度、电流异常信号唤醒,降低待机功耗

五、电气参数与封装

工作电压VDD:2.0V~5.5V(纯低压MCU,不可直接接高压)
封装:TSSOP20,小型贴片,充电器PCB紧凑布局
功耗特性:RISC低功耗架构,支持SLEEP休眠模式,空载充电器待机功耗低

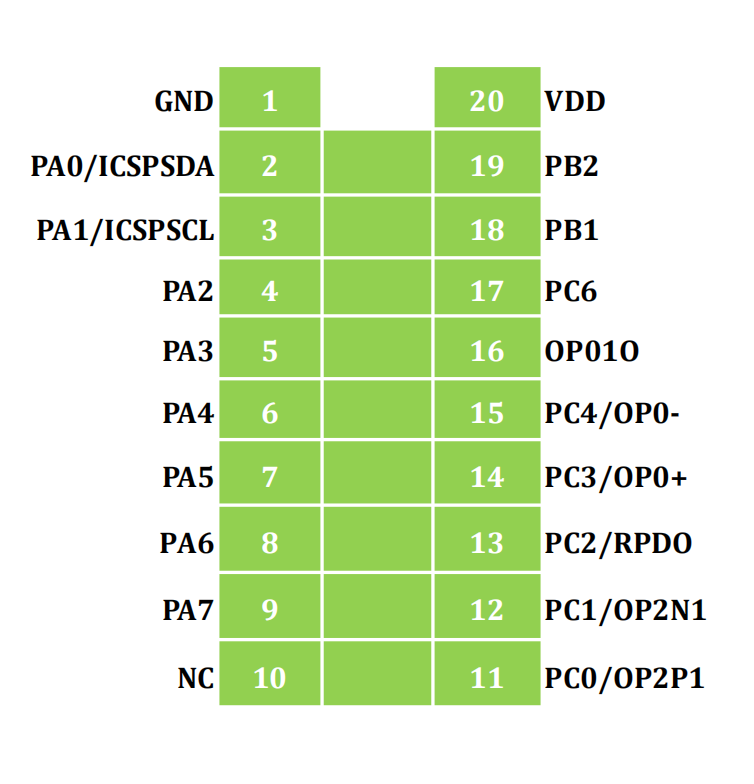

六、引脚定义


七、应用领域

电动车铅酸/锂电充电器、电动自行车充电器、便携式储能电源充电器、户外储能适配器、低压多段充电电源。
