EN07单片机-酷派手机电池码片IC

单片机芯片特性:

EN07单片机-酷派手机电池码片IC，（ASCII-IC）是专用的控制器,是一个集高速、体积小、低功耗和抗高噪声一体的静态CMOS单片机芯片。带有 64ByteEEPROM, 集成CMOS 静态设计方案。专用于酷派系列电池保护板码片，由控制器EN07，通过数据通信为主机传递相关信息。识别电池真伪，从而给予手机是否正常开机，性能十分稳定，适应各种工作温度环境使用，无丢码无死码现象。

单片机芯片功能特点：

◆　完全CMOS 静态设计

◆　 工作电压：2.2V――6.0V

◆　工作频率：0~20MHZ

◆　IC的DA0脚在接收到三组数据中任何一组时，其会相应地发送与之对应的数据组

◆ 数据通讯协议：自定义特殊传输串口形式

◆ 数据传输波特率：300

◆ 小体积贴片封装。

◆ 静态功耗：

4.0V时，IC静态功耗是8.5UA以下，保护板静态功耗是12UA以下；

3.5V时，IC静态功耗是7.5UA以下，保护板静态功耗是9UA以下；

（该功耗对于手机电池的耗电可忽略不计，以1000mah的电池为例，该电池保护板一个星期耗掉电池电量仅占

EN07单片机应用说明：

专用于酷派系列电池保护板码片,支持手机型号:酷派9070 ,HTC G5/G7,华硕Zenfone2,OPPOFIND7。由控制器EN07,通过数据通信为主机传递相关信息。识别电池真伪，从而给予手机是否正常开机，性能十分稳定，适应各种工作温度环境使用，无丢码无死码现象。

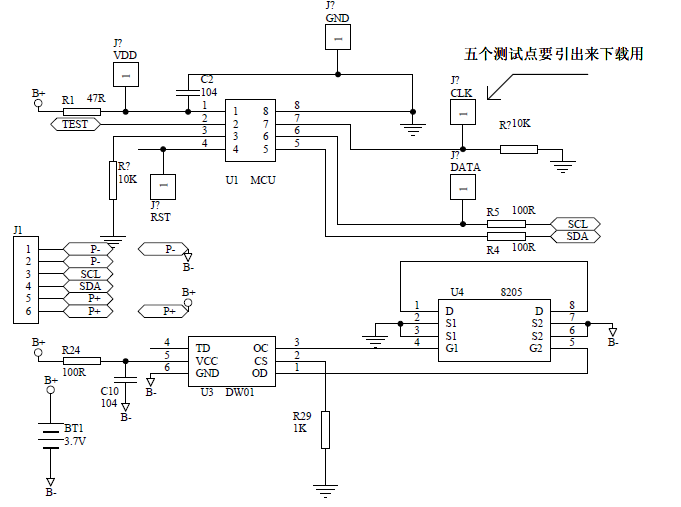

EN07单片机应用电路：（手机电池充放电保护）EN07-CP-025B，应用于酷派9070
