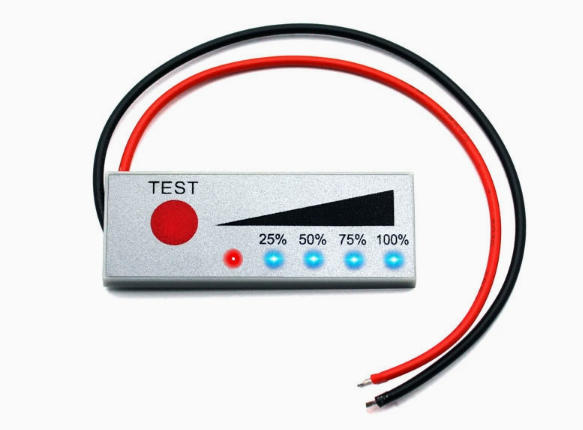

一、电池包电量显示板工作原理
（1）产品功能与核心原理
锂电、铅酸电池包电量显示板核心功能：采集电池总电压、NTC温度，OCV开路电压查表法计算剩余SOC电量，数码/LED显示百分比、总电压；单按键切换电池类型（三元/铁锂/铅酸）、串数，支持掉电保存参数，低功耗休眠适配电池长期静置。
1. 电压采集：高压精密电阻分压，把5~30V电池电压降到MCU 0~3.3V ADC量程；
2. 温度采集：NTC热敏电阻采集电池温度，修正电压-SOC曲线温漂；
3. SOC换算：内置三元锂、磷酸铁锂、铅酸三套充放电电压分段表，根据当前电池类型查表输出0~100%电量；
4. 人机交互：3位数码+5格LED条形电量、1个功能按键（短按切换显示，长按设置电池类型）；
5. 低功耗逻辑：无操作30s关闭显示进入深度休眠，仅定时采样，静态微安级耗电，避免亏电；
6. 拓展功能：过低压告警、充放电区分、出厂分压校准。

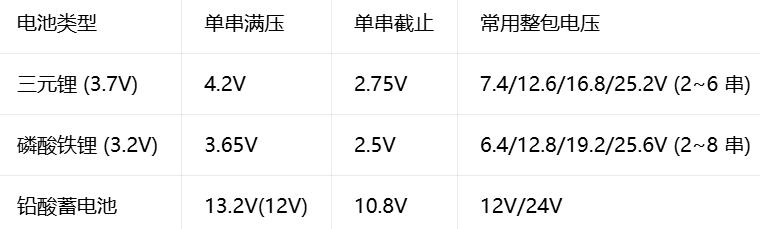

（2）三类电池标准电压曲线

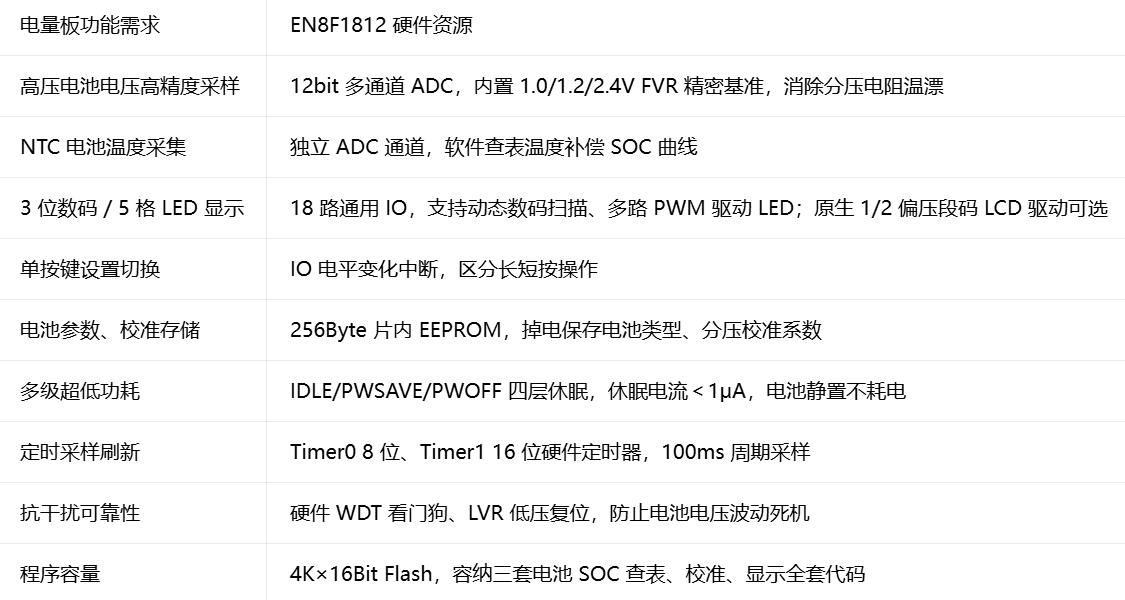

二、EN8F1812资源应用
额外优势：内置2路运算放大器，可拓展采样电阻采集充放电电流，升级库仑计电量计算；多路硬件PWM驱动LED渐变电量条。
三、电池包电量显示板硬件方案
（1）整机供电电路（电池直接取电）
1. 输入：DC 5~30V电池包总正、总负；
2. 防护：TVS管防电池浪涌、肖特基二极管防反接；
3. 降压：ME6205-3.3低压差LDO输出3.3V给MCU、ADC、显示电路；
4. 滤波：输入10μF电解+0.1μF陶瓷，LDO输出就近0.1μF抑制纹波；
5. 休眠优化：无操作时LDO可配合IO间歇供电，进一步降低静态电流。
（2）高压分压+校准采样电路（核心）
分压目标：30V电池输入分压后≤3.3V送入ADC
- 上分压R1=240kΩ（1%低温漂金属膜）；
- 贴片可调校准电阻VR=10kΩ（出厂校准用）；
- 下分压R2=33kΩ；
分压中点接入PA0(ADC0)；并联5.1V稳压二极管+0.1μF RC滤波，保护ADC IO、滤电池开关纹波；
出厂校准：接入标准12.00V直流，旋转VR至数码显示12.0V，自动保存校准值到EEPROM。
（3）NTC温度采集电路
10K@25℃ NTC热敏电阻串联10K精密电阻分压，中点接入PA1(ADC1)；NTC贴电池外壳采集温度，软件修正SOC温漂。
（4）显示电路（3位共阴数码+5格LED电量条）
1. 数码段选：PA2~PA7（a~g+小数点dp），每路串330Ω限流；
2. 数码位选：PC0/PC1/PC2三路PNP 8550三极管驱动；
3. 5格LED电量：PC3~PC7 IO直驱（芯片灌电流最大30mA无需三极管），PWM渐变亮度；
（5）功能按键电路
PB0引脚，开启内部上拉电阻；按键一端接GND；下降沿触发IO中断，软件20ms消抖区分长短按：
- 短按：切换显示模式（电量% / 总电压V）；
- 长按2s：进入设置，循环切换三元/铁锂/铅酸，保存至EEPROM。
四、电池包电量显示程序整体方案
（1）系统基础配置
1. 系统时钟：8MHz HIRC（4T模式），Timer0=1ms系统心跳；
2. ADC配置内置2.4V FVR基准，每100ms采集一次电压、温度；
3. ADC采样8次滑动平均滤波，去除电池充放电尖峰干扰；
4. 开启硬件WDT，200ms喂狗，防止电压骤变死机；
5. EEPROM分区存储：电池类型、分压校准ADC基准、低压告警阈值。
（2）电压校准与SOC换算核心算法
1. 校准换算公式（无浮点定点运算）
V_mV = adc_avg * 标准电压mV / 出厂标准adc值
输出XX.X伏，供数码显示；
2. 多套SOC查表
内置三元、铁锂、铅酸三组电压-百分比分段数组，读取当前电池类型匹配曲线；
3. 温度补偿
低温下调SOC、高温小幅抬升SOC，消除电芯电压温漂误差。
（3）按键人机逻辑
1. 短按PB0：切换显示界面（剩余电量XX% ? 电池总电压XX.XV）；
2. 长按2s进入设置模式，数码循环显示Li37/Li32/Pb三种电池标识；
3. 松开自动保存当前电池类型到EEPROM，上电自动加载。
（4）显示与低功耗管理
1. 数码动态扫描周期6ms，人眼无闪烁；5格LED根据SOC对应点亮，低电量1Hz闪烁告警；
2. 无按键30s触发PWOFF深度休眠：关闭LDO、ADC、数码LED，仅32K低速时钟每2s唤醒一次采样；
3. 按键按下立即唤醒，恢复完整显示刷新。
（5）保护告警逻辑
电池电压低于对应截止电压时，数码与低电量LED持续闪烁，提醒充电；电压超上限锁定100%电量，避免过充误判。
（6）拓展库仑计功能（可选）
硬件在电池负极串联精密采样电阻，差分信号送入片内运放放大，ADC采集充放电电流，软件积分AH容量，提升电量精度（适合高端储能电池包）。
五、PCB布局设计要点
1. 模拟采样分区：电池分压、NTC走线远离数码LED数字走线，避免开关噪声干扰ADC电压采样；
2. 贴片校准VR放置PCB边缘，外壳预留调试孔，出厂批量校准便捷；
3. 模拟地、数字地单点星形共地，减少地环路带来的采样误差；
4. 电池输入走线加宽，TVS、防反接二极管靠近接线端子；
5. LDO输入输出电容紧贴VDD/GND引脚，提升稳压稳定性；
6. 预留ICSP烧录焊盘（PA0/PA1），支持Type-C批量在线烧录程序。
六、电池包电量显示板功能规格
1. 适配电池：三元锂/磷酸铁锂/12V/24V铅酸，输入DC5~30V；
2. 采样精度：±0.1V，SOC显示分辨率1%；
3. 显示：3位数码（电量/电压切换）+5格LED条形电量；
4. 操作：单按键长短按切换电池、切换显示；
5. 存储：EEP永久保存电池选型、分压校准参数；
6. 功耗：工作电流＜1.5mA，休眠＜1μA；
7. 保护：低压闪烁告警、电池反接、浪涌TVS防护、WDT防死机；
8. 主控：EN8F1812 SOP16/TSSOP20，体积小巧适配电池外壳。
七、电池包电量显示板方案核心优势
1. 高集成省外围器件：内置12bit ADC+FVR精密基准，无需外部TL431精密参考；自带多路IO直驱LED，省去大量驱动三极管；
2. 256Byte EEPROM无需外挂存储芯片，BOM成本更低；
3. 四级低功耗休眠，完美适配电池包长期静置，杜绝亏电；
4. 4K程序空间足够容纳三套电池SOC曲线、校准、人机全部逻辑；
5. 内置双运放，可低成本升级充放电电流库仑计算法；
6. 国产英锐恩MCU供货稳定，交期可控，成本低于进口PIC/STM；
7. 支持带电Type-C在线烧录，批量生产调试效率高；
