一、扫振电动牙刷核心工作原理
（1）什么是扫振一体电动牙刷
区别普通单向声波牙刷：高频声波振动 + 左右往复小幅扫动同步输出，模拟巴氏刷牙法，刷头一边高频震动、一边左右往复摆动，清洁牙缝、牙龈效果更强。
电机分两类方案：
1. 低成本有刷扫振电机：H桥双向驱动，MCU定时切换电流正/反向，实现左右往复扫动；叠加PWM调节震动强度；
2. 高端线性伺服电机：搭配霍尔位置反馈，闭环精准控制摆幅（0~60°可调），本方案采用通用有刷方案，完全适配EN8F1812。
（2）整机六大功能模块
1. 3.7V锂电+充电管理：Type-C/无线充电，ADC采集电池电压，分段电量指示；
2. H桥双向电机驱动：两路方向IO+一路PWM调速，定时翻转极性实现往复扫振；
3. 电流采样保护：串联采样电阻+片内运放放大，ADC检测刷头堵转、刷牙压力过载自动降功率；
4. 单防水按键交互：长短按开关机、切换清洁模式；
5. RGB状态指示灯：显示电量、充电、当前扫振档位；
6. 智能计时系统：标准2分钟总计时，每30s短暂变向/变幅提醒换区，到点自动停机。
（3）扫振控制逻辑核心
- 扫动周期：2~3Hz（每秒2~3次左右往复），Timer1硬件定时自动切换H桥方向；
- 震动频率：18kHz声波PWM，4档占空比调节力度；
- 模式组合：每种清洁模式搭配独立扫动幅度+震动强度；
- 压力保护：刷牙用力过大→电机电流上升→MCU自动降低PWM，保护牙龈。
（4）拓展升级方案
1. 外接UART蓝牙模块，手机APP自定义扫幅、计时时长；
2 增加NTC测温，检测手柄过热停机保护；
3. 升级霍尔闭环线性电机，实现0.1°精准摆幅控制，高端机型使用。

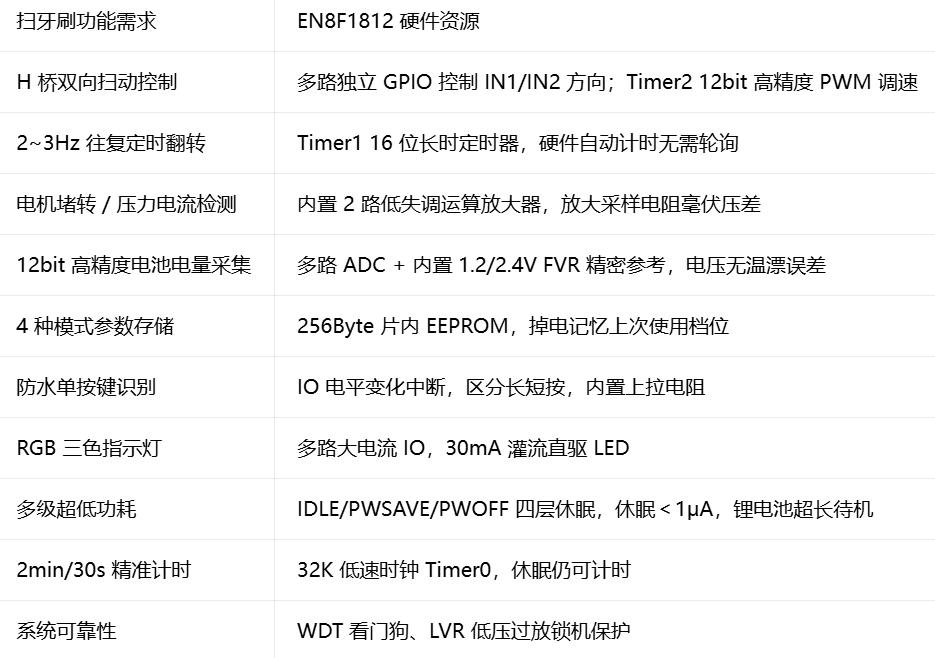

二、EN8F1812资源应用
额外优势：
1. 片内双运放省去外部LM358，BOM元器件更少，PCB适配牙刷细长圆柱外壳；
2. 9路硬件PWM，可独立控制震动强度+渐变扫幅；
3. 4K×14bit Flash足够容纳4种扫振算法、计时、电量全套代码；
4. SOP16超小封装，完美适配手柄狭小空间。
三、扫振一体电动牙刷硬件方案
（1）电源与充电电路
1. 电芯：3.7V锂聚合物电池，串联DW02硬件过充/过放/短路保护；
2. 充电输入：Type-C 5V或无线线圈，搭配TP4056恒流恒压充电IC；
3. 主控供电：ME6201-3.3低压差LDO，输入3.0~4.2V稳定输出3.3V；
4. 防护：输入端TVS防静电，整机灌胶防水。
（2）H桥电机驱动核心电路（双向扫振）
采用低成本双N沟MOS H桥（或TB6612驱动芯片二选一）：
1. PC0 = H桥IN1（正向）、PC1 = H桥IN2（反向）；
2. PC2 = Timer2 PWM输出（调节震动强度）；
3. 电机负极串联0.05Ω高精度采样电阻；
4. 采样两端差分信号送入EN8F1812内置OP正负输入，20倍放大后送入PA0 ADC采集实时电流；
5. Timer1每400ms翻转IN1/IN2电平，实现左右往复扫动。
（3）电池电压采集电路
1%低温漂电阻分压网络，电池电压缩小至0~3.3V送入PA1（ADC1），内置2.4V FVR做参考，消除电源波动带来电量误差。
（4）防水按键与RGB指示
1. PB0单防水硅胶按键：IO内部上拉，GND触发；
- 长按1.5s：开机/关机；
- 短按：循环切换4种扫振模式；
2. PC3(红)、PC4(绿)、PC5(蓝)三色LED，串联220Ω限流，IO直接驱动，不同模式对应不同色彩。
四、扫振一体电动牙刷软件整体控制方案
（1）系统基础配置
1. 高速8MHz（4T），休眠自动切换32K低速时钟；
2. Timer0=1ms心跳，负责按键消抖、LED刷新；
3. Timer1=400ms定时中断，自动翻转H桥方向，实现2.5Hz左右往复扫动；
4. Timer2输出18kHz声波PWM，8bit分辨率可调占空比；
5. ADC每500ms采集一次电池电压、电机电流，8次滑动平均滤波；
6. EEPROM分区存储：上次模式、低压告警阈值。
（2）扫振一体核心控制算法
1. 往复扫动时序
Timer1每400ms触发中断，翻转IN1/IN2电平，电机自动切换左右摆动；
2. 多模式PWM强度匹配
- 标准：80%占空比，稳定中幅扫动；
- 亮白：95%高占空比，大摆幅强力扫振；
- 敏感：40%低占空比，小幅慢扫；
- 按摩：每1秒PWM 20%?80%循环渐变，摆幅同步小幅变化；
3. 刷牙压力自适应保护
ADC实时读取电机电流，超过设定阈值判定用力过大，自动降低PWM占空比30%，1s无压力恢复原强度。
（3）标准刷牙计时逻辑
1. 开机自动启动120s总倒计时；
2. 每累计30s，PWM短暂降幅200ms，震动变轻提示更换刷牙区域；
3. 120s计时结束，PWM置0，H桥全部关闭，自动关机进入休眠；
4. 中途短按按键可暂停/重启计时。
（4）电量检测与充电逻辑
1. 电压分段判定：
4.2V~3.7V = 满电（绿灯常亮）；
3.7V~3.3V = 中电（蓝灯）；
＜3.3V = 低电（红灯1Hz间歇闪烁，震动减弱提醒充电）；
2. 充电识别：电压缓慢上升，锁定电机按键，红灯常亮；充满4.2V切换绿灯。
（5）人机按键逻辑
- 长按1.5s：开机/关机；
- 开机短按：循环切换4种扫振模式，RGB同步切换对应色彩；
- 30s无按键操作进入PWOFF深度休眠，整机电流＜1μA，按键唤醒整机。
（6）多重保护逻辑
1. 堵转保护：电机电流持续超标，立刻关闭PWM，红灯闪烁告警；
2. 低压保护：电池＜2.8V，直接锁死电机，防止电芯过放损坏；
3. WDT看门狗：强静电、水雾干扰时防止程序死机；
4. LVR低压复位：主控供电不足自动复位。
五、PCB防水布局要点
1. PCB采用细长圆柱形布局，适配牙刷手柄；
2. 模拟采样（电流/电池电压）走线远离H桥PWM功率走线，减少开关噪声干扰ADC；
3. 电流采样差分走线等长，降低共模干扰，压力检测更精准；
4. 所有IO增加ESD二极管，防止水雾静电击穿IO；
5. 充电接口、按键靠近板边缘，整机灌胶防水；
6. LDO、电源电容紧贴VDD/GND引脚，稳压稳定；
7. 预留ICSP烧焊盘，支持Type-C批量在线烧录程序。
六、扫振一体电动牙刷功能规格
1. 供电：3.7V锂聚合物电池，Type-C/无线双充电；
2. 工作模式：标准/亮白/敏感/按摩4种扫振一体档位；
3. 扫动频率：2.5Hz左右往复左右摆动；
4. 声波震动：18kHz可调PWM强度；
5. 智能计时：2分钟总时长，每30s换区提醒；
6. 压力自适应：用力过大自动降振保护牙龈；
7. 指示：RGB三色LED（电量/充电/模式）；
8. 交互：单防水硅胶按键，长短按区分功能；
9. 存储：EEP永久记忆上次使用模式；
10. 功耗：工作≈110mA，休眠＜1μA；
11. 保护：堵转停机、低压锁机、静电防护；
12. 主控：EN8F1812 SOP16小封装。
七、扫振一体电动牙刷方案优势
1. 高集成省BOM：内置双路运算放大器，省去LM358做电流压力采样，外围器件大幅减少；
2. Timer1硬件定时自动翻转扫向，无需软件循环延时，时序稳定无抖动；
3. 多路独立硬件PWM，震动强度、扫幅调节代码简洁；
4. 内置精密FVR参考，电池电量采样精度高，无温漂误差；
5. 四级深度休眠，锂电池静置数月不用充电；
6. 国产英锐恩供货稳定，交期可控，成本低于进口PIC/STM；
7. SOP16极小PCB，适配小型防水牙刷外壳；
8. 支持带电Type-C批量烧录，小家电量产调试效率高。
