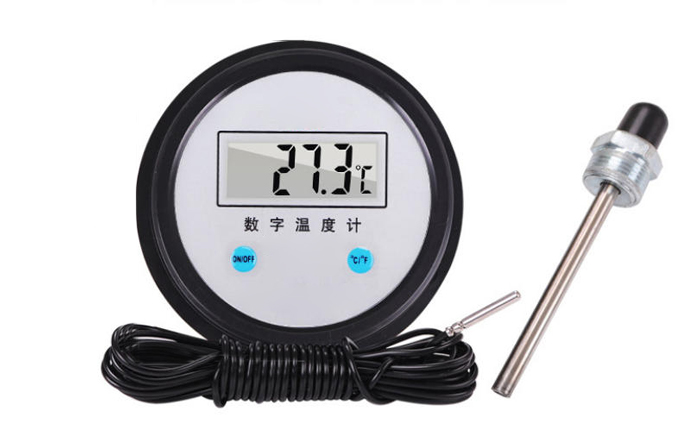

一、工业数显温度计工作原理
（1）整机四大核心模块
1. 温度传感单元
工业主流两种方案：
- NTC热敏电阻（低成本，-40~120℃）；
- PT100铂热电阻（高精度工业，-200~600℃，毫伏级差分微弱信号）；
信号经放大送入MCU 12bit ADC采集。
2. MCU主控单元
采集原始ADC值→分段查表/公式换算真实温度→温漂补偿→量程校正→输出段码显示；支持零点、满度两点校准，参数掉电保存。
3. 段码LCD显示单元
4位1/2偏压段码屏（显示XX.X℃、超温告警符号、传感器断线图标），MCU硬件原生1/2BIAS驱动，无需外挂HT1621驱动IC，大幅省BOM。
4. 人机与保护单元
2个校准按键（ZERO零点/SPAN满度）、高低温超限闪烁告警、传感器断线故障提示、24V工业宽压供电、低功耗休眠。
（2）核心控制逻辑
1. 信号放大与采集
PT100差分mV信号通过MCU内置运放放大；NTC直接分压采集；内置FVR精密基准消除电源温漂。
2. 温度换算与补偿
NTC采用Steinhart-Hart三阶公式；PT100调用标准分度表，软件修正高低温灵敏度衰减。
3. 两点出厂校准
标准0℃冰水、100℃沸水校准，零点/跨度系数存入EEP，整机精度可达±0.3℃。
4. 故障诊断
传感器开路/短路时ADC溢出，LCD闪烁故障标识；温度超量程同步闪烁告警。
5. 低功耗工业需求
24V二线/三线供电，无操作自动休眠，整机静态电流＜1mA。

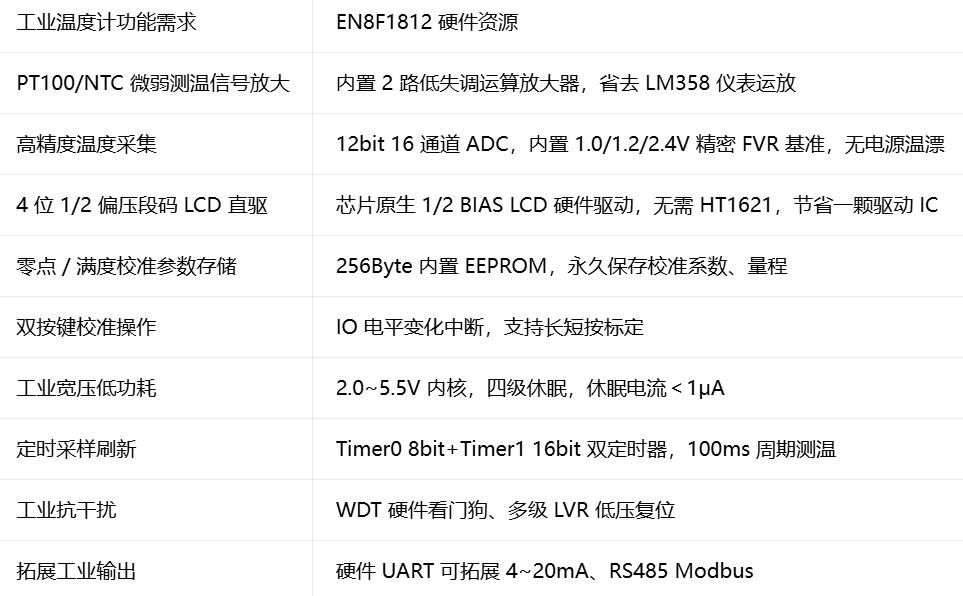

二、EN8F1812资源适配验证（无需外挂LCD驱动）
核心独有优势：市面上同类MCU大多需要外接段码驱动芯片，EN8F1812自带1/2偏压LCD驱动，直接IO驱动段码屏，BOM成本大幅降低、PCB尺寸更小。
三、工业数显温度计硬件方案
（1）工业供电电路（DC24V输入）
1. 输入防护：TVS浪涌管+自恢复保险丝+防反接肖特基；
2. 低压差LDO输出3.3V给MCU、LCD、模拟电路；
3. 模拟地、数字地单点星形接地，抑制工业50Hz工频干扰；
4. LDO输入输出电容紧贴芯片电源引脚，降低纹波。
（2）测温采集电路（两套方案可选）
方案A：NTC热敏电阻（民用/小型设备）
10K@25℃ NTC串联10K精密电阻分压，中点送入PA0（ADC0），并联RC低通滤波，软件三阶公式换算温度。
方案B：PT100铂热电阻（高精度工业）
PT100三线差分信号接入EN8F1812内置运放OP+/OP-（PA4/PA5），运放配置40倍增益放大毫伏信号，放大后送入PA1（ADC1）采集，消除引线电阻误差。
（3）1/2偏压段码LCD直驱电路
4位段码屏：4个COM公共端、10个SEG段脚，直接连接MCU IO，利用芯片内置硬件1/2 BIAS时序驱动，无需任何外接驱动IC、分压电阻：
- COM1~COM4：PC0、PC1、PC2、PC3
- SEG0~SEG9：PA2~PA7、PB0~PB3
屏幕包含数字、℃单位、高温/低温、断线故障图标，MCU硬件自动生成交变驱动波形，不会腐蚀液晶。
（4）校准按键与告警LED
1. ZERO零点键 PB0、SPAN满度键 PB1，IO内置上拉，下降沿中断，20ms软件消抖；
2. 故障告警LED PC4，超温/传感器断线1Hz闪烁提示。
四、工业数显温度计软件整体方案（工业校准+LCD驱动）
（1）系统基础配置
1. 系统时钟8MHz（4T模式），Timer0=1ms系统心跳；
2. 开启芯片内置1/2 BIAS LCD硬件驱动，自动分时扫描COM/SEG；
3. ADC配置内置2.4V FVR基准，每100ms采集一次温度；
4. ADC 8次滑动平均滤波，滤除工业电机、变频器电磁干扰；
5. 硬件WDT每200ms喂狗，化工厂强电磁环境防死机；
6. EEPROM分区存储：零点ADC基准、满度ADC基准、高低温告警阈值。
（2）温度换算核心算法
1. NTC算法：内置Steinhart-Hart三阶公式定点运算，无浮点节省RAM；
2. PT10算法：内置标准分度表，分段线性插值，软件补偿高低温灵敏度衰减；
3. 出厂校准修正：`真实温度 = 原始换算值 + 零点偏移 + 跨度比例修正`。
（3）两点标准校准流程
1. 零点校准ZERO（PB0长按2s）
探头置入0℃冰水，等待读数稳定，当前ADC零点值写入EEPROM；
2. 满度校准SPAN（PB1长按2s）
探头置入100℃标准沸水，稳定后保存满度系数；
3. 校准完成自动重启温度换算，整机精度±0.3℃。
（4）段码LCD显示逻辑
硬件自动循环扫描4路COM，软件实时刷新显示缓存：
1. 正常：XX.X ℃；
2. 超高温：数字闪烁+高温图标常亮；
3. 超低温：数字闪烁+低温图标常亮；
4. 传感器断线：全屏幕1Hz闪烁故障标识。
每500ms刷新一帧，低功耗下可降低刷新频率。
（5）故障诊断逻辑
1. 传感器开路/短路：ADC读数溢出，LCD闪烁告警；
2. 温度超过设定上下限，持续闪烁提示；
3. LVR低压复位，供电异常防止错误显示。
（6）低功耗管理
30s无按键操作进入PWOFF深度休眠：关闭ADC、运放，仅32K低速时钟运行，每2s唤醒一次测温刷新；按键触发立即唤醒整机。
五、PCB工业布局要点
1. 模拟分区隔离：PT100/NTC差分采样走线远离LCD、数字IO，避免开关噪声干扰测温精度；
2. LCD COM/SEG走线等长、短距离，降低显示残影；
3. 模拟地与数字地单点星形接地，大面积铺铜提升EMC抗干扰；
4. 24V输入TVS、保险丝靠近接线端子，增强浪涌防护；
5. 校准按键放置外壳开孔位置，出厂标定便捷；
6. 预留ICSP烧录焊盘（PA0/PA1），支持Type-C批量在线烧写程序。
六、工业数显温度计技术规格
1. 供电：DC 24V 三线制（可升级两线或7号电池供电）
2. 测温方案：NTC(-40~120℃)/PT100(-200~600℃)二选一
3. 测量精度：PT100±0.3℃；NTC±0.8℃
4. 显示：4位1/2偏压段码LCD，带℃、故障、高低温图标
5. 校准：ZERO/SPAN两点硬件校准，参数EEP永久保存
6. 保护：传感器断线告警、超温闪烁、24V浪涌/反接防护、WDT防死机
7. 功耗：工作＜1.2mA，休眠＜1μA
8. 工作温度：-40℃ ~ +85℃工业宽温
9. 主控：EN8F1812 TSSOP20，无需外挂LCD驱动IC
七、工业数显温度计方案优势
1. 最大成本优势：芯片原生1/2偏压段码LCD驱动，省去HT1621专用段码驱动芯片，大幅减少BOM元器件；
2. 内置双路低失调运放，无需LM358放大PT100微弱差分信号；
3. 12bit ADC+内置多档FVR精密基准，不受24V供电波动影响，长期测温稳定；
4. 256Byte EEPROM，无需外挂存储芯片保存校准参数；
5. 四级超低休眠，适配工业长期在线监测；
6. 4K×16Bit Flash容量充足，容纳分度表、补偿算法、LCD全套驱动；
7. 国产英锐恩MCU供货稳定，交期可控，成本低于进口PIC/STM；
8. 预留UART拓展RS485/4~20mA，可对接PLC/DCS工业系统；
9. 支持Type-C带电在线烧录，批量生产调试效率高。
