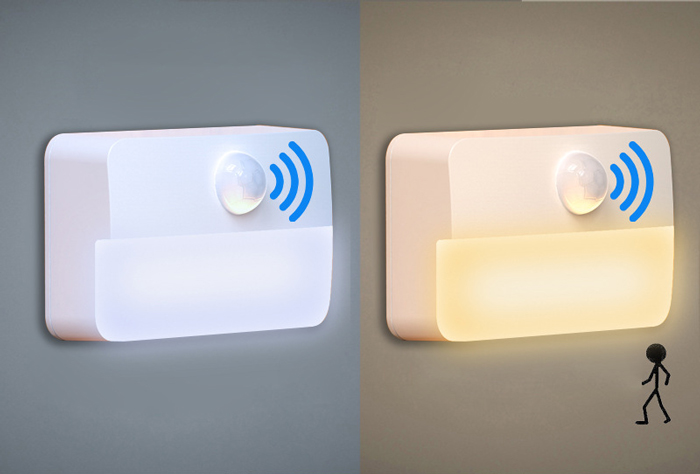

一、智能感应夜灯工作原理
（1）核心控制逻辑（人来灯亮、人走延时灭、白天不触发）
感应灯核心模块：
1. PIR人体红外传感器：HC-SR501热释电探头，检测人体移动，输出高低电平触发MCU中断；感应距离3~5m、角度100°。
2. 光敏LDR光感采样：CdS光敏电阻分压，ADC读取环境亮度，白天强光屏蔽感应，仅暗光允许开灯，杜绝白天误亮耗电。
3. LED PWM调光驱动：暖白光/RGB灯珠，硬件PWM无级调光，支持常亮、呼吸渐变、低亮度起夜模式。
4. 主控低功耗控制：EN8F1812休眠待机，PIR/按键中断唤醒；人体离开后倒计时30s/60s自动关灯，参数掉电保存。
（2）两种供电版本
- USB插电款：DC5V供电，长期插墙；
- 锂电池充电款：3.7V锂电+TP4056充电IC，内置低功耗逻辑，休眠＜1μA，续航数月。
（3）基础功能清单
- 人体红外+光敏双重判断，无光才触发照明；
- 可调延时关灯（10/30/60s三档）；
- 多亮度档位/呼吸渐变灯光；
- 单按键切换模式（自动感应/常亮/关闭）；
- 延时、亮度参数EEP掉电存储；
- 超低休眠电流，电池款超长待机。

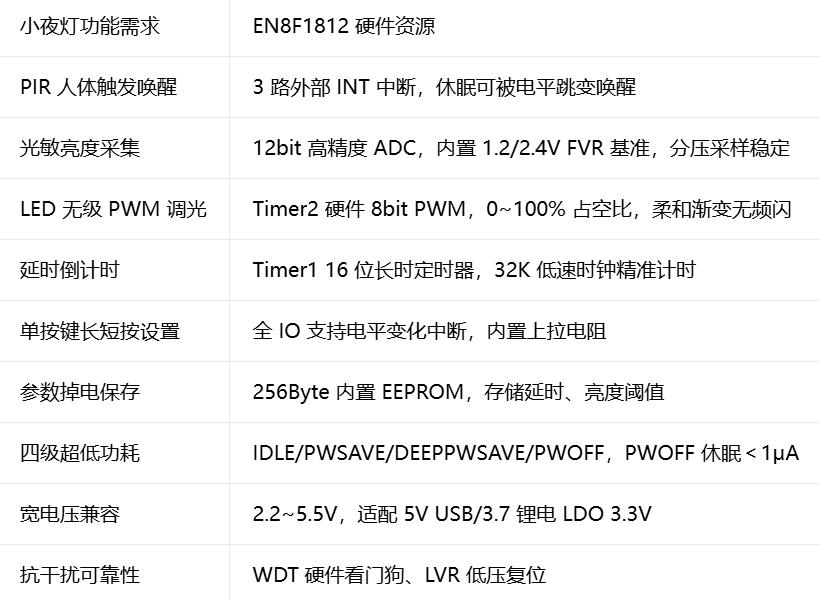

二、EN8F1812资源适配验证（完美适配，原厂标准感应灯方案芯片）
三、感应夜灯硬件方案
方案A：USB 5V插电版（家用插墙款）
（1）电源电路
USB 5V输入，TVS防静电，0805 1A保险丝；直供EN8F1812（2.2~5.5V宽压无需LDO）、PIR、LED驱动。
（2）PIR人体感应电路
HC-SR501模块：VCC=5V、GND共地、OUT接PB0（外部INT中断引脚）；
PIR输出高电平=检测到人，下降沿唤醒MCU。
（3）光敏LDR亮度采样
GL5516光敏电阻+10K精密电阻分压，中点接入PA0（ADC0）；并联0.1μF RC滤波，过滤车灯、闪电瞬时强光干扰。
- 强光：ADC数值低，屏蔽开灯；
- 暗光：ADC数值高于阈值，允许触发照明。
（4）LED PWM驱动电路
暖白LED灯珠阵列，NPN S8050三极管驱动；
PC0 = Timer2 PWM输出，串联1K限流电阻接基极；
8bit分辨率，实现0~100%柔和调光、呼吸渐变效果。
（5）功能按键
PB1单按键，IO内置上拉，按键接地触发：
- 短按：切换模式【自动感应 / 常亮 / 关闭】；
- 长按2s：切换延时10s→30s→60s循环，自动存入EEPROM。
方案B：3.7V锂电池充电版（充电感应夜灯）
1. 充电电路：TP4056 Type-C 5V输入，管理3.7V锂聚电池；
2. 主控供电：ME6201-3.3低压差LDO输出3.3V给EN8F1812；
3. 电池电压采样：分压接入PA1，ADC检测低电，LED闪烁提醒充电；
其余PIR、光敏、LED、按键电路与USB版完全一致。
四、感应夜灯程序控制逻辑
（1）系统基础配置
1. 高速时钟8MHz（4T），无操作自动切32K低速OSC休眠；
2. Timer0=1ms系统心跳，按键消抖、PWM刷新；
3. Timer1=16位延时计时器，人体离开倒计时；
4. Timer2输出8bit 20kHz PWM，LED无频闪；
5. ADC每500ms采集一次光敏亮度，8次滑动平均滤干扰；
6. EEPROM分区存储：延时档位、亮度阈值、工作模式。
（2）三档延时计时逻辑
EEP存储10/30/60s参数，人体消失后Timer1开始递减；
倒计时期间再次检测人体，计时器清零重新计时。
（3）按键人机逻辑
1. 短按PB1：循环切换三种模式
- 自动感应：PIR+光敏双重控制；
- 常亮：LED恒定亮度，无视感应/光线；
- 关闭：永久熄灭；
2. 长按2s：切换延时时间，松开自动保存至EEPROM；
3. 30s无按键、无人体信号，进入PWOFF深度休眠，仅PB0(PIR)、PB1(按键)中断可唤醒，整机电流＜1μA。
（4）PWM灯光效果
1. 标准模式：固定占空比柔和暖光；
2. 夜间起夜低亮度：30%占空比不刺眼；
3. 可选呼吸模式：PWM 0→100→0循环渐变；
（5）低电保护（锂电版）
ADC读取电池分压，电压低于3.0V时LED间歇闪烁提醒充电，且自动降低最大亮度省电；低于2.8V锁死灯光防止过放损坏电芯。
（6）多重抗干扰保护
1. WDT看门狗，电源波动、静电防止死机；
2. ADC滑动平均过滤瞬时强光（车灯、手电）；
3. PIR中断防抖，避免轻微震动误触发。
五、PCB布局设计要点
1. 模拟光敏走线远离LED PWM功率线，防止开关噪声干扰亮度采样；
2. PIR传感器输入走线短，增加1k限流电阻防静电；
3 LED功率回路加宽铜皮，提升散热；
4. 锂电池版本充电IC靠近Type-C接口，电源电容紧贴LDO；
5. PCB小型化圆形/方形适配塑料灯壳；
6. 预留ICSP烧录焊盘（PA0/PA1）支持Type-C批量在线烧录。
六、感应夜灯功能规格
1. 供电：USB5V / 3.7V锂电Type-C充电双版本；
2. 感应：HC-SR501人体红外，3~5m感应距离；
3. 光控：光敏自动识别昼夜，白天不亮；
4. 延时档位：10s/30s/60s可设置；
5. 灯光：8bit PWM无级调光，支持常亮/呼吸；
6. 模式：自动感应 / 常亮 / 关闭三档切换；
7. 存储：EEP永久保存延时、模式参数；
8. 功耗：工作＜8mA，休眠＜1μA（锂电超长待机）；
9. 保护：低压提醒、WDT防死机、静电防护；
10. 主控：EN8F1812 SOP16极小封装。
七、感应夜灯方案核心优势
1. 原厂成熟感应灯专用MCU，配套PIR Demo代码，开发周期极短；
2. 内置12bit ADC+精密FVR基准，光敏亮度采样稳定，无白天误触发；
3. 硬件独立PWM，无需外挂调光芯片，LED无频闪；
4. 四级深度休眠，锂电版本静置数月不用充电；
5. 自带256Byte EEPROM，无需外挂存储芯片；
6. IO中断休眠唤醒，仅PIR/按键触发工作，极致省电；
7. SOP16超小封装，适配各类迷你床头、走廊感应夜灯外壳；
8. 国产英锐恩供货稳定，BOM成本远低于进口PIC/STM；
9. 支持Type-C带电批量烧录，小家电量产效率高。
