智能大肚鱼漂方案-大肚漂芯片

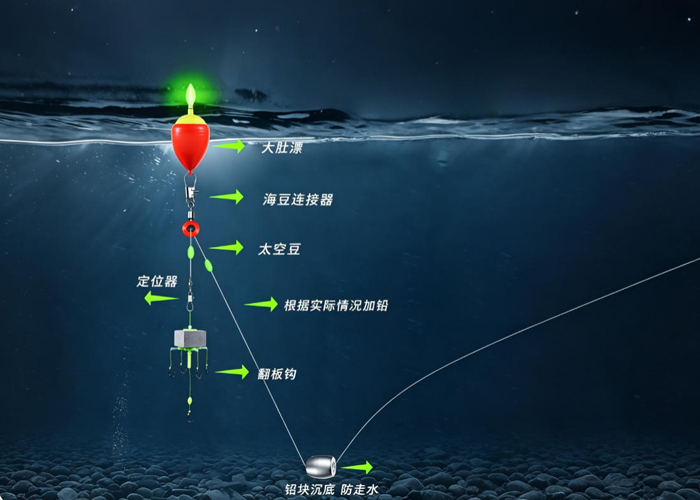

大肚鱼漂是一种漂身短粗、腹部圆润饱满的浮漂，像一个大肚子的水滴。它虽然牺牲了一定的灵敏度，但凭借超大浮力、远投清晰的特点，是野钓巨物时的不二之选。大肚漂内置LED灯的电子大肚漂，带有咬钩变色功能。

一、大肚电子鱼漂工作原理

1. 供电：CR2032 3V纽扣电池供电，电池插入整机上电，拔出断电；
2. 感应方案（二选一）
    - 方案A：SW420滚珠震动开关（成本最低）：识别鱼漂下沉、上顶震动，风浪会有误触发；
    - 方案B：外接MEMS三轴加速度计SC7A20（DFN8版本支持I2C）：识别漂体倾斜/下沉，软件滤波抑制水流风浪，性能更好；
3. 灯光逻辑
    - 入水后检测到震动/姿态变化，绿灯常亮定位；
    - 鱼咬钩下沉/上顶：切换红色爆闪，持续数秒，之后恢复绿灯；
    - 长时间无动作，进入超低功耗休眠，轻微晃动唤醒；
4. 低功耗：纽扣电池供电，休眠μA级，保证几十小时续航；
5. 防护：整机灌胶防水，适合水库、海钓恶劣环境。

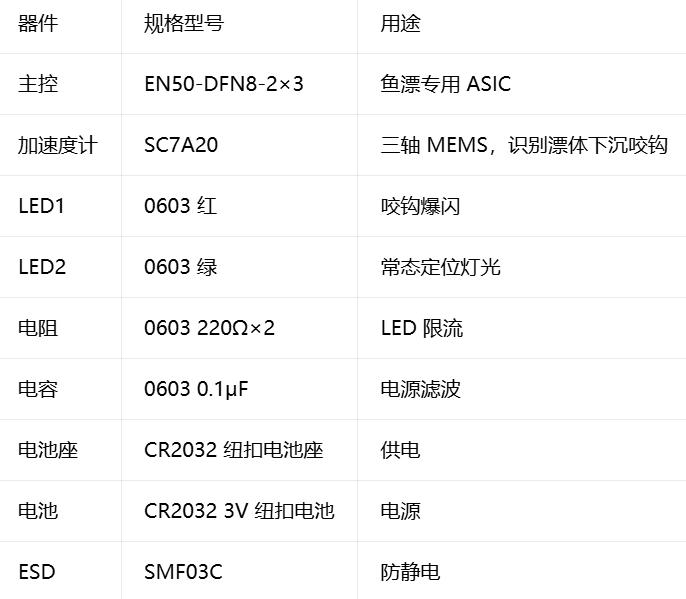

二、硬件方案（分两套，DFN8版本支持加速度计）

电源：CR2032纽扣电池，3V直接给EN50、加速度计；0.1μF陶瓷滤波电容；不需要LDO。

方案1：EN50DFN82×3 + SW420滚珠开关（低成本）

1. `CON`引脚接GND：选择滚珠震动开关模式；
2. `SW`引脚接SW420滚珠开关，开关另一端GND，内部上拉；
3. LED输出脚：`LEDR`接红色LED，`LEDG`接绿色LED，各串联限流电阻；
4. 其余I2C引脚悬空，不用。

需要注意：滚珠开关容易受风浪水流抖动误触发；灵敏度如果定死，无法后期修改。

方案2：EN50DFN82×3 + SC7A20三轴加速度计（推荐！抗风浪效果好）

1. `CON`引脚接VDD：I2C外接加速度计模式；
2. I2C_SDA、I2C_SCL 连接SC7A20加速度计I2C；加速度计3V供电；
3. `LEDR`：红色咬钩爆闪LED；`LEDG`：绿色常态LED；
4. 芯片内部ASIC硬件读取加速度计，做合加速度计算、风浪滤波，识别真实咬钩下沉/上顶动作；
5. 电池CR2032 3V供电。

三、大肚鱼漂灯功能配置

（1）SOT236滚珠版本（低成本）

1. 供电CR2032 3V；SW420滚珠开关输入；
2. 检测有效震动：红灯爆闪5s，其余绿灯常亮；
3. 60s无震动进入休眠，晃动唤醒；
4. 简单防抖：短时间多次抖动过滤风浪误触发。

（2）DFN8+加速度计版本（升级版）

1. 电源：CR2032纽扣电池3V；
2. 感应：SC7A20三轴MEMS加速度计，识别咬钩下沉、上顶吐饵；软件滤波抑制风浪误报；
3. 灯光：常态绿色常亮；咬钩红色爆闪5s；
4. 休眠：60s无动作休眠＜1μA，晃动唤醒；
5. 故障提示：加速度计异常LED闪烁告警；
6. 主控：EN50DFN82×3掩膜ASIC；
7. 外壳：大肚海竿电子漂，环氧树脂灌胶防水。

四、EN50方案优点

1. ASIC芯片，外围简单，BOM成本低；DFN8体积很小，适合漂内狭小空间；
2. 硬件实现滤波、计时、灯光，休眠电流极低，纽扣电池续航长；
3. 不需要外部MCU，器件少，适合大批量渔具消费产品。
