一、便携加热杯工作原理

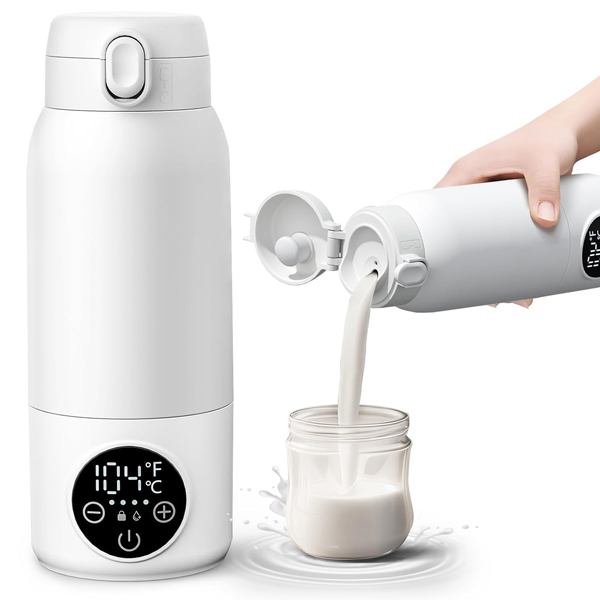

智能便携加热杯，简单来说，就是一个能让你随时随地喝上热饮的“智能水杯”。它融合了水杯、烧水壶和保温瓶的功能，核心在于内置了加热系统和智能控制芯片。与只能保温的普通保温杯不同，它能主动将水加热到你想要的温度，并在旅途中维持这个温度。
（1）产品分类与架构
分两大主流版本：
1. 车载12V款：汽车点烟器供电，12V PTC加热片，功率30~60W；
2. 锂电Type-C款：内置18650锂电+升压模块，外出便携加热；
便携加热杯核心模块：
- 供电系统：车载12V / 锂电升压+LDO主控电源；
- 测温单元：杯底B3950 NTC热敏电阻分压采样；
- 加热驱动：MOS/PWM调压驱动PTC陶瓷加热片；
- 人机交互：2~3按键+2/3位数码/段码LCD；
- 安全保护：干烧超温、低电压、倾倒断电、定时自动关机。
（2）核心温控逻辑
采用数字PID闭环恒温控制：
1. NTC实时采集水温，与设定温度做差值运算；
2 温差大时高占空比大功率加热，接近设定值减小占空比抑制超冲；
3. 多档位恒温：45℃冲奶、55℃温水、65℃蜂蜜、85℃泡茶、100℃煮沸；
4. 安全机制：无水超85℃立刻切断加热；连续加热30分钟自动停机；低电压锁加热；倾倒检测拓展。
（3）PTC加热优势
PTC陶瓷自带自限温特性，极限温度不会过高，相比电阻丝干烧起火风险更低，搭配MCU PWM调功率实现精准控温。
（4）拓展升级方案
1. 增加倾倒震动开关，杯子倾斜/倒置立刻切断加热，提升安全；
2. 更换4段1/2偏压段码LCD，缩小显示面板体积；
3. 外接433无线遥控，远程设置温度；
4. 增加蜂鸣器，煮沸/定时结束蜂鸣提醒。

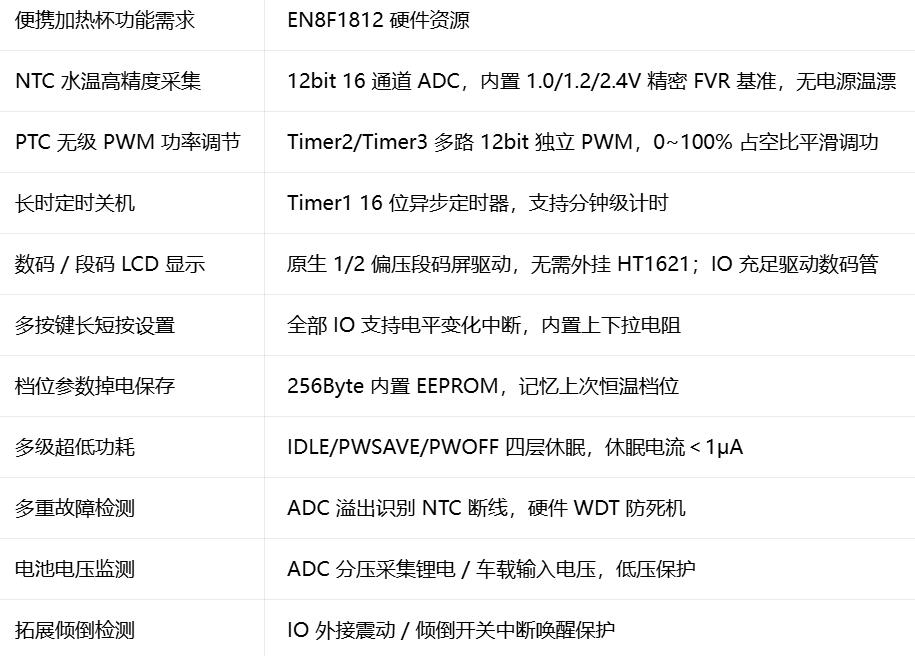

二、EN8F1812资源应用
额外优势：
1. 内置两路运算放大器，可拓展电流采样做过流保护；
2. 4K×16Bit Flash足够容纳PID算法、多档位逻辑、全套人机代码；
3. SOP16/TSSOP20小封装，适配杯盖狭小PCB空间；
4. 支持Type-C带电在线烧录，量产调试高效。
三、两套硬件完整方案（车载12V版 + 锂电便携版）
方案一：车载12V便携加热杯（SOP16最简版）
（1）车载电源电路
点烟器输入DC 12V，TVS防浪涌、1A自恢复保险丝；
LDO ME6205-3.3输出3.3V给EN8F1812、显示、按键；
12V直供PTC加热驱动回路。
（2）NTC水温采集电路
B3950 10K@25℃ NTC + 10K低温漂电阻分压，中点接入PA0（ADC0）；并联0.1μF RC滤波，内置2.4V FVR做ADC参考，消除12V电源波动误差。
（3）PTC加热PWM驱动电路
PC0输出Timer2 12bit PWM → 1K限流电阻 → N沟道大功率MOS（IRL540N）栅极；
MOS源极GND，漏极接12V PTC加热片负极；
PTC两端并联续流二极管吸收开关尖峰；
串联0.02Ω采样电阻，差分送入片内运放放大，ADC采集过流保护。
（4）人机交互硬件
1. 3位共阴数码：PA1~PA7段选，PB0/PB1/PB2位选；
2. 功能按键：PB3(升温)、PB4(降温)、PB5(确认/定时)，IO内置上拉；
3. 状态LED：PC1(加热红灯)、PC2(恒温绿灯)。
方案二：内置锂电便携加热杯（Type-C充电）
1. 充电电源：TP4056 Type-C 5V充电，管理18650 3.7V锂电；
2. 升压模块：DC-DC升压至12V给PTC加热；
3. 电池电压采样：分压接入PA1 ADC，检测低电压自动锁加热；
4. 其余NTC、PTC驱动、数码、按键电路与车载版本完全一致；
5. 增加低电闪烁提醒逻辑。
四、智能加热杯程序控制逻辑
（1）系统基础配置
1. 高速8MHz（4T模式），无操作自动切换32K低速时钟休眠；
2. Timer0=1ms系统心跳（按键消抖、数码刷新、LED）；
3. Timer1=16位长时计时器，30分钟自动关机倒计时；
4. Timer2输出12bit PWM，20kHz无噪声调压；
5. ADC每100ms采集一次水温/电池电压，8次滑动平均滤波；
6. EEPROM分区存储：上次恒温档位、定时时长、测温校准系数。
（2）PID恒温核心算法（定点运算，无浮点）
- 煮沸模式：持续大功率加热至100℃，沸腾后自动跳转用户保温档位；
- 恒温区间±1℃时间歇通断，避免MOS频繁开关损耗。
（3）定时与安全保护逻辑
1. 定时功能：短按确认键切换10/20/30分钟，倒计时结束自动关闭加热；
2. 干烧保护：NTC检测＞85℃，立刻切断PWM，红灯闪烁告警；
3. 过流保护：采样电流超标判定加热片短路，停机锁定；
4. 低压保护（锂电款）：电池＜3.0V禁止加热，LED闪烁提醒充电；
5. 超时保护：连续加热30分钟强制停机，防止遗忘干烧；
6. NTC故障：ADC溢出，屏幕显示E1故障码，禁止加热。
（4）按键人机逻辑
- 短按升温/降温：每次±5℃循环切换五档；
- 短按确认：切换定时时长；
- 长按确认2s：保存当前档位到EEP，开机自动加载；
- 30s无按键操作进入PWOFF深度休眠，休眠电流＜1μA，按键唤醒。
（5）低功耗管理
待机无加热时关闭PWM、ADC，仅32K低速时钟运行，大幅降低车载电瓶/锂电池耗电。
五、PCB布局设计要点
1. 功率与模拟分区隔离：PTC大功率MOS走线加宽铺铜，远离NTC模拟采样线，避免开关噪声干扰测温精度；
2. NTC分压走线短，远离加热功率回路；
3. 电流采样差分走线等长，降低共模干扰；
4. 所有IO增加ESD保护二极管，车载静电防护；
5. 充电Type-C/点烟器端子靠近板边缘；
6. 预留ICSP烧焊盘（PA0/PA1），支持Type-C批量在线烧录程序。
六、智能加热杯功能规格
（1）车载12V版
1. 供电：DC 12V汽车点烟器；
2. 加热元件：12V PTC陶瓷加热片；
3. 恒温档位：45/55/65/85/100℃五档；
4. 定时：10/20/30分钟自动关机；
5. 显示：3位数码实时水温；
6. 交互：升温/降温/定时三按键；
7. 保护：干烧超温、加热过流、30分钟超时、WDT防死机；
8. 存储：EEP永久保存上次恒温档位；
9. 主控：EN8F1812 SOP16小封装。
（2）锂电便携版
1. 供电：3.7V 18650锂电，Type-C 5V充电；
2. 增加低电提醒、电池电压检测；
其余功能、保护与车载版本一致。
七、智能加热杯方案核心优势
1. 高集成省BOM：内置双路运放，省去LM358做加热过流检测；自带12bit高精度ADC+FVR基准，无需外部精密参考；
2. 多路12bit硬件PWM，平滑调节加热功率，无温度抖动；
3. 256Byte EEP无需外挂存储，记忆用户常用温度；
4. 四级深度休眠，车载不亏电瓶、锂电池超长待机；
5. 4K Flash容量充足，容纳PID温控、多档位、全套故障逻辑；
6. 国产英锐恩供货稳定，成本低于进口PIC/STM；
7. SOP16/TSSOP20小封装，适配杯盖狭小内部空间；
8. 支持带电在线烧录，小家电批量生产调试效率高。
