电子竿稍灯是夜钓时的常用装备，其工作原理可以理解为一个 “微型智能光控系统” 。它主要由供电、控制、发光和传感四大模块协同工作，英锐恩EN50核心功能与电子竿稍灯的需求高度契合，优势在于集成了多种传感器接口和逻辑，能以极低的功耗和成本实现“感应-触发-亮灯”这一核心闭环。

本方案使用EN50芯片高度集成的特性，构建一个极简、低功耗、高可靠性的电子竿稍灯。它可以实现两种工作模式，以适应不同的开发需求和使用场景。

一、电子竿稍灯核心功能与实现

EN50芯片已经内置了实现智能竿稍灯所需的关键功能模块：

（1）感应触发：芯片原生支持震动开关和加速度传感器两种触发方式。
    震动开关模式：成本最低。当鱼儿咬钩引起竿稍震动时，震动开关闭合，触发EN50响应。
    加速度传感器模式：检测更精准。芯片通过I2C接口（`I2C_CLK`, `I2C_SDA`引脚）连接加速度传感器，能实时分析竿稍的姿态变化，智能区分鱼咬钩、水流或风浪干扰。

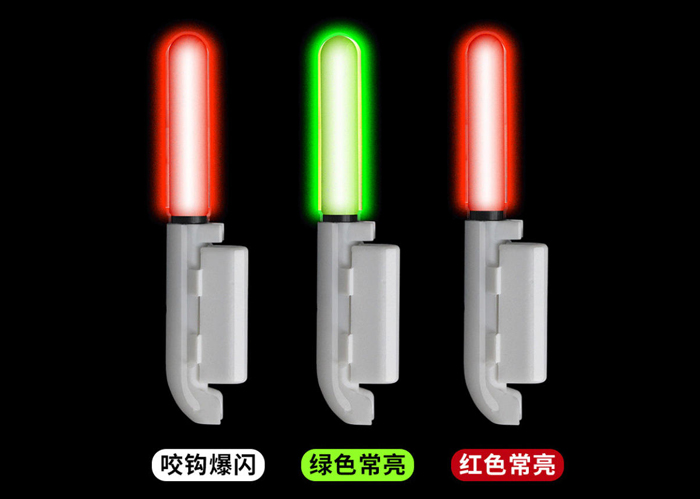

（2）灯光指示：芯片提供独立的红灯（`LEDR`） 和绿灯（`LEDG`） 接口。触发后，可驱动红、绿指示灯交替频闪，直观反馈中鱼信号。
（3）工作模式选择：通过 `CON` 引脚可灵活配置。
    接高电平（VDD）：启用加速度传感器模式。
    接低电平（GND）：启用震动开关模式。
（4）电源管理：支持1.8V 至 5.0V的宽电压输入，可直接使用常见的纽扣电池或锂电池供电。其小于5微安（μA） 的超低静态电流，能极大延长电池寿命。
（5）保护功能：内置短路保护（SCP）、欠压保护（UVLO） 和过温保护（OTP），确保了芯片在各种环境下的稳定运行。

二、硬件电路设计

根据规格书的应用电路示例，硬件设计非常简洁：

1.供电：电池正极接 `VDD`，负极接 `GND`。
2.触发源
  震动开关方案：将震动开关一端接 `SW` 引脚，另一端接 `GND` 或 `VDD`（视开关类型而定）。
  加速度传感器方案：将加速度传感器的时钟线和数据线分别连接到 `I2C_CLK` 和 `I2C_SDA` 引脚。
3.输出：将红、绿LED（需串联限流电阻）分别连接到 `LEDR` 和 `LEDG` 引脚。
4.模式配置：将 `CON` 引脚根据需要连接到 `VDD` 或 `GND`。

三、电子竿稍灯方案优点

开发极简：芯片将感应、逻辑、驱动集成于一体，外围电路极少，能快速出样。
成本低廉：作为专用芯片，其BOM（物料清单）成本远低于“MCU+传感器”的方案。
功耗极低：专为电池供电设备优化，续航表现优异。
可靠性高：内置多种保护，抗干扰能力强。
