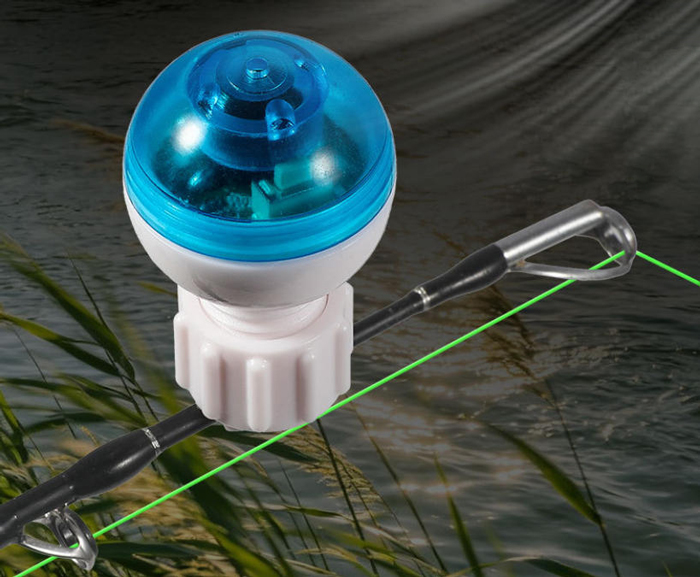

海竿抛竿钓鱼报警器方案，采用SW-420滚珠震动开关检测鱼咬钩拉线震动；单按键开关机+模式切换；三种工作模式：声光报警/仅蜂鸣/仅LED灯光报警；EEPROM记忆上电默认模式；纽扣电池供电，深度休眠，低功耗，野外库钓使用。
一、抛竿钓鱼报警器工作原理
1. 检测：SW-420滚珠震动开关，鱼咬钩拉动鱼线产生震动，开关输出电平跳变，触发MCU中断唤醒；
2. 报警逻辑：检测到咬钩，按照当前模式执行报警；默认报警持续10s；报警期间再次收到震动，10s计时器重新刷新；计时结束关闭声光，回到休眠监听；
3. 人机按键：单按键，长按1.5s开关机；开机短按循环切换三种模式，模式写入EEPROM，下次开机自动加载；
4. 低功耗机制：无震动、无按键30s进入PWOFF深度休眠；只有滚珠震动、按键可以唤醒MCU，最大程度节约纽扣电池电量；
5. 抗误触发：软件防抖计数，短时间零星抖动（风浪）不触发报警；连续多次震动才判定真实咬钩，减少风浪误报；
6. 看门狗WDT开启，野外静电干扰防止死机。
工作模式
模式1：声光报警；
模式2：仅声音；
模式3：仅灯光。

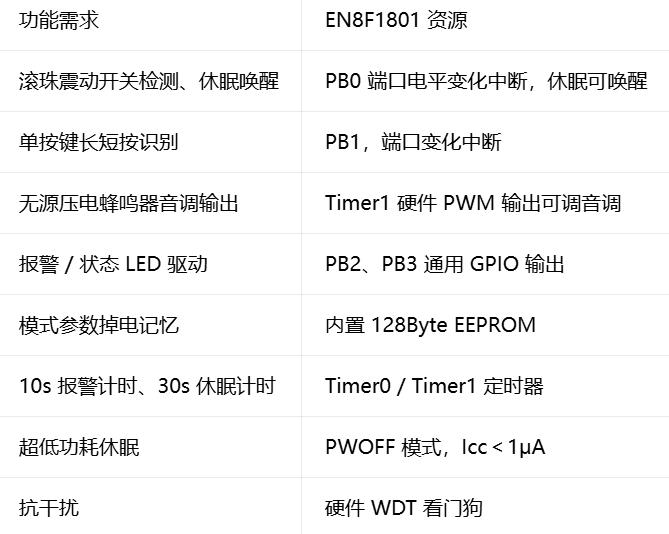

二、EN8F1801资源应用
三、硬件电路方案（SOP14，纽扣电池）
（1） 电源电路
1. 输入：3颗LR44纽扣电池，总电压4.5V；
2. 防护：0805 TVS管防静电，0.1μF滤波电容；
3. LDO：ME6201-3.3V低压差LDO输出给EN8F1801；
4. LDO输入输出就近摆放10μF+0.1μF电容。
（2） 滚珠震动开关电路（SW-420常开震动开关）
- SW-420一端接GND，另一端接PB0；
- PB0开启芯片内部上拉电阻；
> 原理：静止时开关断开PB0高电平；鱼咬钩震动，开关瞬间导通拉低PB0，产生电平跳变，触发PB口电平变化中断，直接唤醒休眠MCU。
> 软件增加抖动计数过滤风浪零星误触发，不外接大电容滤波，避免灵敏度下降。
（3） 无源压电蜂鸣器驱动
PB4（PWM0硬件PWM输出）串联1kΩ电阻→S8050 NPN三极管基极；
三极管集电极接无源压电蜂鸣器，发射极GND；
Timer1输出约2.8kHz方波，产生人耳清晰报警音调。
（4） LED指示灯
1. PB2：红色报警LED，串联220Ω限流电阻，咬钩时闪烁；
2. PB3：蓝色状态LED，开机常亮，休眠熄灭。
（5） 功能按键电路
PB1引脚，开启内部上拉；按键一端GND；按下产生电平变化中断；软件20ms消抖，区分短按、长按1.5s开关机。
四、抛竿钓鱼报警器程序逻辑
（1）系统基础配置
1. 系统时钟：HIRC 8MHz；空闲自动切内部256K低速RC时钟；
2. Timer1配置硬件PWM，输出2.8kHz蜂鸣报警方波；
3. Timer0做1ms系统心跳，按键消抖、计时；
4. 开启WDT看门狗，200ms喂狗；
5. PB口电平变化中断使能：PB0（滚珠）、PB1（按键）均可唤醒PWOFF休眠；
6. EEPROM存储单元：保存开机模式0/1/2，上电读取加载。
（2）咬钩震动检测与防误触发（核心软件滤波）
1. PB0中断发生代表检测到一次震动事件；
2. 软件在500ms窗口内统计震动触发次数；
3. ≥2次震动：判定真实咬钩，启动10s报警流程；
4. 小于2次：判定风浪抖动，直接丢弃，不报警；
5. 报警运行中，如果再次收到有效震动，重置10s报警倒计时。
（3）报警输出逻辑
读取EEPROM保存的mode：
- mode0（声光）：PWM蜂鸣开启，红灯1Hz闪烁；
- mode1（仅声音）：PWM蜂鸣开启，红灯关闭；
- mode2（仅灯光）：PWM关闭，红灯1Hz闪烁；
倒计时10s时间到，关闭蜂鸣器、关闭红灯。
（4）单按键人机逻辑
1. 检测按键按下，软件20ms消抖；
2. 长按≥1.5s：开机 / 关机；关机进入深度休眠；
3. 开机状态短按：mode=(mode+1)%3，切换模式，把新mode写入EEPROM保存；蓝LED闪2次提示切换成功。
（5）低功耗流程
1. 开机运行状态，蓝色状态LED常亮；
2. 30s没有按键、没有有效咬钩震动事件，进入PWOFF深度休眠；
3. 休眠：关闭LED、关闭PWM蜂鸣，高速时钟关闭；休眠电流＜1μA；
4. 唤醒条件：①PB0滚珠震动中断；②PB1按键中断；唤醒后回到正常工作状态。
（6）故障保护
WDT看门狗溢出自动复位，抵抗野外静电干扰死机。
五、抛竿钓鱼报警器功能
1. 供电：3×LR44纽扣电池（4.5V）；
2. 检测元件：SW-420滚珠震动开关，检测鱼咬钩拉线震动；
3. 工作模式：声光报警 / 仅蜂鸣 / 仅灯光，单按键切换，EEPROM掉电记忆；
4. 报警时长：触发后10s报警，再次咬钩自动续时；
5. 抗干扰：软件计数滤波，过滤风浪零星抖动误报；
6. 指示灯：红色报警LED、蓝色开机状态LED；
7. 交互：单按键：长按开关机，短按切换模式；
8. 功耗：工作电流＜5mA；PWOFF休眠＜1μA，纽扣电池长续航；
9. 保护：WDT看门狗抗静电死机；
10. 主控：EN8F1801-SOP14。
六、抛竿钓鱼报警器方案优点
1. 芯片成本低，外围器件少；全部数字开关量，不需要ADC/运放；
2. PWOFF深度休眠，纽扣电池续航时间长；
3. 硬件中断唤醒，不需要CPU一直轮询检测震动；
4. EEPROM记忆模式，换电池参数不丢失。
