一、智能恒温壶工作原理

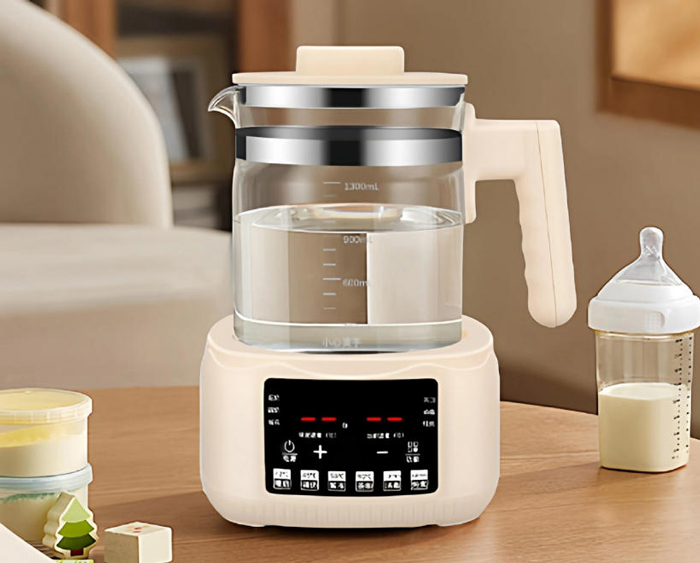

恒温壶是一种能将水烧开后，精确降温并长久维持在某个特定温度的智能小家电。它解决了传统烧水壶水太烫，或普通保温壶水温不断下降的痛点，让你随时都有温度正好的热水可用。
（1）整机五大核心模块
1. NTC水温采集：壶底紧贴B3950 NTC热敏电阻，分压电路送入MCU ADC，实时采集0~100℃水温；
2. 220V加热驱动：光耦隔离+继电器/可控硅控制发热盘通断，MCU闭环PID恒温；
3. 人机交互：3位数码/段码LCD、3按键（温度+、温度-、功能确认）；
4. 多模式恒温逻辑：烧水煮沸、45/55/65/85/100℃多档恒温、花茶/炖煮预约；
5. 多重安全保护：干烧保护、NTC断线故障、超温停机、过压浪涌防护、长时间无人自动关机。
（2）核心PID恒温控制逻辑
1. 采集实时水温与设定温度做差值计算；
2. 温差大→持续加热；温差接近→间歇通断，抑制温度超冲；
3. 煮沸模式：加热至100℃沸腾后自动切换保温档位；
4. 恒温区间带2℃回差，避免继电器频繁吸合磨损；
5. NTC开路/短路直接切断加热，屏幕故障码闪烁告警。
（3）供电架构
220V交流输入→降压电源板输出5V给MCU主控，隔离设计强弱电分离，提升安规。
（4）可拓展升级
1. 增加水位电极检测电路，低水位防干烧二次保护；
2. 外接RGB灯光，不同温度对应不同色彩氛围灯；
3. 外接433遥控，远程设置恒温温度；
4. 升级段码LCD，增加花茶、药膳、炖煮多专用程序曲线。

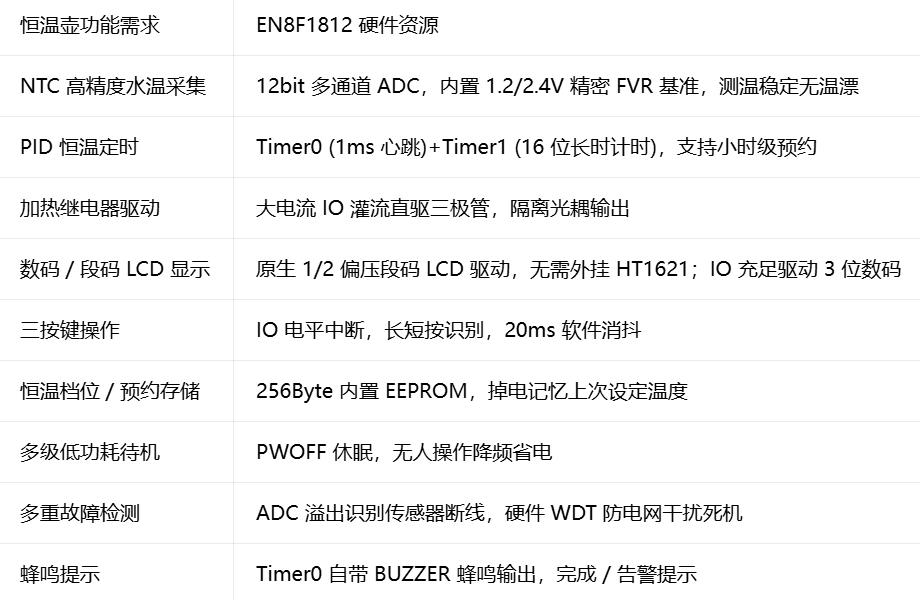

二、EN8F1812资源应用
其他优势：内置双运算放大器，可拓展采样电流做干烧检测；4K Flash足够容纳多档位PID、预约、故障全套程序，SOP16/TSSOP20小封装适配小型控制板。
三、智能恒温壶硬件方案
（1）电源电路（220V转5V隔离电源）
1. AC220输入：保险丝、安规X2电容、共模电感EMI滤波；
2. 隔离开关电源输出稳定5V给EN8F1812、显示、按键；
3. 主控VDD 5V直供（芯片支持2.0~5.5V宽压）；
4. 强弱电分区铺铜，满足小家电安规距离要求。
（2）NTC水温采集电路
B3950 10K@25℃ NTC + 10K低温漂精密电阻分压，中点接入PA0(ADC0)；并联0.1μF RC滤波滤电网工频干扰；利用内置FVR 2.4V做ADC参考，消除5V电源波动带来测温误差。
（3）加热隔离驱动电路
PC0 IO → 1K限流 → NPN三极管 → 光耦原边；
光耦副边驱动220V交流继电器/双向可控硅控制发热盘；
继电器两端并联RC吸收回路，抑制电弧干扰MCU。
（4）人机交互硬件
1、3位共阴数码（显示XX℃、故障码、预约时长）
段选：PA1~PA7（a~g+小数点）；位选：PB0/PB1/PB2；每路串330Ω限流电阻。
2、功能按键
PB3(温度加)、PB4(温度减)、PB5(模式/确认)，IO内部上拉，接地触发中断；短按调温，长按2s进入预约设置。
3、蜂鸣提示
PC1复用BUZZER输出，完成烧水/故障短促蜂鸣提示。
四、软件整体方案（PID恒温+多模式+安全保护）
（1）系统基础配置
1. 系统时钟8MHz 4T模式，Timer0=1ms系统心跳、蜂鸣、数码扫描；
2. Timer1 16位长时计时器，用于预约倒计时、保温计时；
3. ADC每100ms采集一次NTC，8次滑动平均滤除电网干扰；
4. 硬件WDT 200ms定时喂狗，市电浪涌防止程序跑飞；
5. EEPROM分区存储：上次恒温温度、预约时长、出厂测温校准系数。
（2）NTC温度换算算法
内置B3950标准Steinhart-Hart三阶公式定点运算（无浮点节省RAM），0~100℃分段校正，整机测温精度±0.5℃；出厂接入标准温水旋转分压电位器校准，校准值存入EEP。
（3）PID恒温控制核心
- 煮沸模式：持续加热至99~100℃，沸腾1min后自动切换保温；
- 恒温模式：温差＞2℃持续加热，温差±1℃间歇通断，避免频繁吸合继电器；
（4）多模式逻辑
1. 煮沸模式：目标100℃，沸腾后跳转用户上次保温温度；
2. 恒温档位：45/55/65/85/100℃五档可调；
3. 预约模式：长按确认进入，0~2小时倒计时，到时自动烧水保温；
4. 无人休眠：30分钟无按键操作，降低数码刷新频率省电。
（5）多重安全保护逻辑
1. NTC故障保护：ADC数值溢出判定开路/短路，切断加热，数码显示E1闪烁+蜂鸣告警；
2. 干烧超温：检测＞105℃立即关闭加热，锁定操作；
3. 长时间保护：连续加热2小时未达温度，自动停机；
4. LVR低压复位：5V电源跌落自动复位，防止误加热；
（6）按键与人机显示逻辑
- 短按+/-：每次±5℃调节恒温目标；
- 短按确认：切换煮沸/恒温模式；
- 长按确认2s：进入预约小时设置；
- 数码轮显：实时水温 / 设定温度 / 预约剩余时间；
- 烧水完成短促蜂鸣3声提醒。
（7）低功耗优化
待机无加热时，降低ADC采样频率，数码间歇刷新，整机待机电流＜1mA。
五、PCB安规布局要点
1. 强弱电严格分区：220V继电器/光耦功率区与MCU、NTC模拟采样区分开，安规爬电距离≥3mm；
2. NTC模拟走线远离继电器功率走线，减少开关噪声干扰测温精度；
3. 电源输入增加TVS管吸收市电浪涌；
4. 数码、按键放置外壳可视操作区域；
5. 预留ICSP烧录焊盘（PA0/PA1）支持Type-C批量在线烧写程序。
六、恒温壶功能规格
1. 供电：AC220V家用市电，板载隔离5V主控电源；
2. 测温元件：B3950 NTC，测温范围0~100℃，精度±0.5℃；
3. 恒温档位：45/55/65/85/100℃五档，支持煮沸模式；
4. 预约功能：0~2小时定时启动烧水；
5. 显示：3位数码管，实时水温/设定值/故障码；
6. 交互：3按键调温+模式，蜂鸣完成提示；
7. 保护：NTC断线告警、干烧超温停机、长时间保护、市电浪涌防护；
8. 存储：EEP永久保存上次恒温设置；
9. 主控：EN8F1812 SOP16小封装；
10. 工作温度：-20~+85℃小家电宽温。
七、智能恒温壶方案核心优势
1. 高集成省BOM：内置12bit高精度ADC+FVR精密基准，无需外部TL431参考源；自带BUZZER蜂鸣驱动，省去外部振荡电路；
2. 原生支持段码LCD/数码动态扫描，IO资源充足；
3. 内置256Byte EEPROM，不用外挂存储芯片；
4. 4K Flash容量充足，容纳PID温控、预约、全套故障逻辑；
5. 硬件WDT应对家用电网浪涌，程序不易死机，稳定性优于通用8位MCU；
6. SOP16极小封装，适配小型养生壶控制板；
7. 国产英锐恩供货稳定，交期可控，批量成本低于进口PIC/STM；
8. 支持Type-C带电在线烧录，小家电批量生产调试效率高。
